Amikor az otthoni elektromos hálózatok biztonságáról beszélünk, az egyik leggyakrabban felmerülő, és vitathatatlanul a legfontosabb eszköz a fi relé, hivatalos nevén az áramvédő kapcsoló. A mindennapi nyelvben gyakran csak "életvédelmi relének" hívott eszköz pontosan azt a célt szolgálja, amit ez a név is sugall: emberi életeket és vagyontárgyakat óv meg a végzetes áramütésektől és az elektromos meghibásodásból eredő tűzesetektől. Bár a modern villamos hálózatokban a jelenléte már kötelező és alapvető szabvány, sok régebbi építésű házban még mindig hiányzik. De pontosan hogyan működik a fi relé, és mi az a technológiai háttér, ami miatt a másodperc töredéke alatt képes beavatkozni egy vészhelyzetben?
Szakértői szemmel vizsgálva a kérdést, fontos megértenünk, hogy a fi-relé nem csupán egy "okos biztosíték". Egy olyan precíziós mérőműszerről beszélünk, amely folyamatosan, valós időben monitorozza a hálózatba belépő és az onnan visszatérő áram mennyiségét. Ha a legkisebb eltérést is tapasztalja – például azért, mert az áram egy sérült szigetelésű vezetéken keresztül a falba, egy hibás háztartási gép fémházába, vagy ami a legrosszabb, egy emberi testen keresztül a föld felé kezd folyni –, a fi relé azonnal megszakítja az áramkört. Ebben a cikkben részletesen körbejárjuk, mi a különbség a hagyományos kismegszakító és az áramvédő kapcsoló között, milyen szempontok alapján érdemes típust választani, és mik a legfontosabb tudnivalók a fi relé bekötése kapcsán.
Hogyan működik a fi relé a gyakorlatban? A fizika a háttérben
A fi-relé működési elve zseniálisan egyszerű, mégis rendkívül hatékony, és Kirchhoff csomóponti törvényén alapul. Röviden összefoglalva: egy zárt, hibátlanul működő elektromos áramkörben pontosan annyi áram folyik be a fázisvezetőn (vagy vezetőkön), mint amennyi a nullavezetőn visszatér. A fi relé belsejében egy úgynevezett áramváltó található, egy toroid (fánk alakú) vasmag, amelyen az áramkört tápláló fázisvezeték és a nullavezeték is át van fűzve.
Amíg a hálózat hibátlan, a befolyó és a kifolyó áramok mágneses terei a vasmagban kiegyenlítik, azaz kioltják egymást. A fi relé ekkor "nyugalomban van". Azonban, ha valahol szivárgás lép fel – például egy kisgyerek belenyúl a konnektorba, vagy egy zárlatos mosógép burkolata feszültség alá kerül és valaki megérinti azt –, az áram egy része nem a nullavezetőn tér vissza, hanem a földelésen (vagy az emberi testen) keresztül távozik. Ekkor megbomlik a mágneses egyensúly az áramvédő kapcsoló vasmagjában. Ez a felborult egyensúly egy apró feszültséget indukál a relé szekunder tekercsében, amely azonnal működésbe hoz egy elektromágneses kioldó mechanizmust. A fi-relé a hiba észlelésétől számított 20-30 ezredmásodpercen (ms) belül fizikailag megszakítja az áramkört, még mielőtt a szivárgó áram halálos kimenetelűvé válna.
Mi a különbség a kismegszakító és az áramvédő kapcsoló között?
Sokan összetévesztik a villanyóraszekrényben található hagyományos kismegszakítókat a fi-relével, pedig a kettő funkciója teljesen eltérő. Míg mindkettő megszakítja az áramot probléma esetén, a védelmi céljuk más és más:
- Kismegszakító (biztosíték): A vezetékeket és az elektromos hálózatot védi a túlterheléstől (ha túl sok gépet kapcsolunk be egyszerre) és a rövidzárlattól. Ha túl nagy áram kezd folyni, lekapcsol, megelőzve a vezetékek túlmelegedését és a lakástüzet. Az embert azonban nem védi meg: egy 16 Amperes kismegszakító csak 16 Amper felett old le, miközben az emberi szív számára már 0,03 Amper (30 mA) is halálos lehet.
- Áramvédő kapcsoló (fi relé): Nem a túlterhelést figyeli, hanem a szivárgó áramot. Kifejezetten az emberi élet védelmére és a szivárgó áramok okozta tüzek megelőzésére tervezték. Egy 30 mA érzékenységű fi-relé azonnal lekapcsol, ha a hálózatból 30 milliamper áram a föld felé távozik.
A tökéletes biztonság érdekében tehát mindkét eszköz együttes használatára szükség van: a kismegszakító a hálózatot védi, az áramvédő kapcsoló pedig a hálózatot használó embereket.
Milyen szempontok alapján válasszunk fi-relét?
Amikor fi relét vásárolunk, vagy szakemberrel egyeztetünk, több kulcsfontosságú paramétert is figyelembe kell venni a maximális védelem eléréséhez. Nem mindegy ugyanis, hogy milyen környezetbe és milyen fogyasztók mellé kerül felszerelésre a fi-relé.
- Névleges hibaáram (Érzékenység): Otthoni, lakossági használatra szinte kizárólag a 30 mA (0,03 A) érzékenységű áramvédő kapcsoló az elfogadott szabvány, mert ez az az érték, amely alatt az áramütés még nem okoz maradandó károsodást az emberi szervezetben. Ipari környezetben vagy tűzvédelmi célokra léteznek 100 mA vagy 300 mA érzékenységű típusok is, de ezek önmagukban nem nyújtanak életvédelmet. Fürdőszobákhoz, jakuzzikhoz extrém érzékeny, 10 mA-es fi-relé is választható.

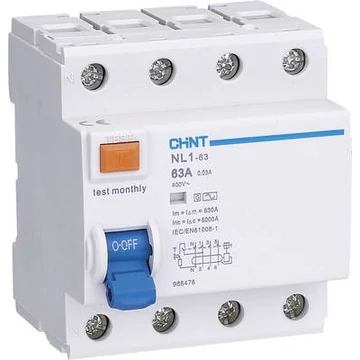

- A fi relé típusa (Hullámforma): A régebbi "AC" típusú fi relék csak a váltakozó áramú hibákat képesek érzékelni. Manapság, a modern háztartásokban lévő rengeteg elektronikai eszköz (LED tévék, számítógépek, inverteres mosógépek) miatt egyértelműen az "A" típusú áramvédő kapcsoló a javasolt választás, amely az egyenáramú lüktető hibaáramokat is biztonsággal felismeri. Léteznek "B" típusú relék is, amelyeket napelem rendszereknél vagy elektromos autók töltőinél alkalmaznak.

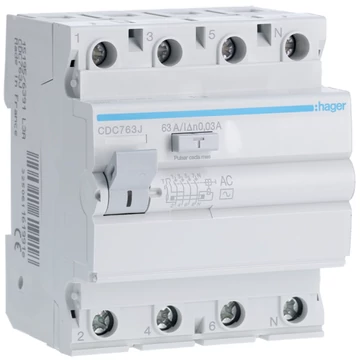

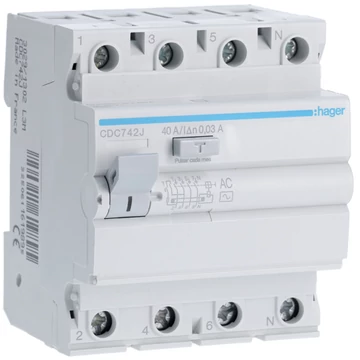

- Pólusszám: Attól függően, hogy a háztartásunk egyfázisú (230V) vagy háromfázisú (400V) betáplálással rendelkezik, választhatunk 2 pólusú (egy fázis + nulla) vagy 4 pólusú (három fázis + nulla) fi relét.
A fi relé bekötése: Miért hagyjuk szakemberre?

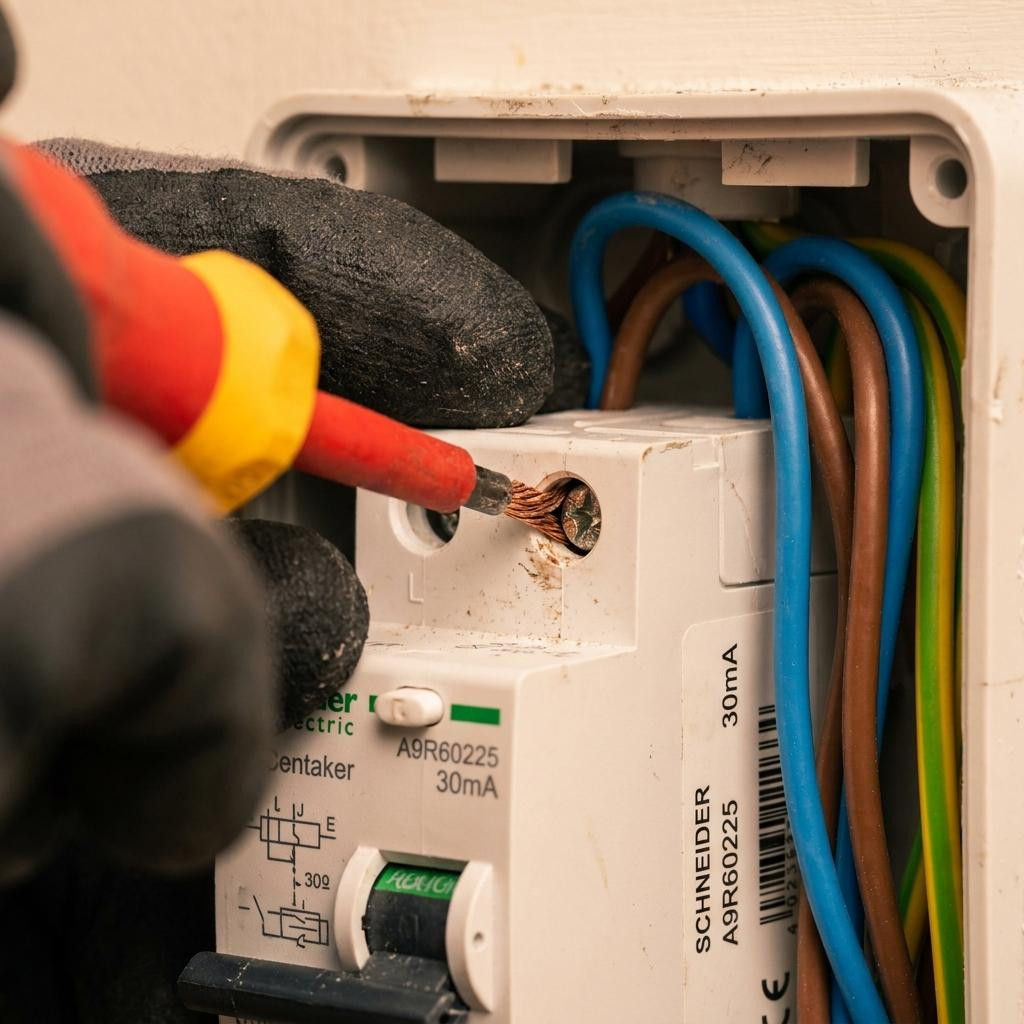

Bár a fi relé elosztószekrényben történő elhelyezése fizikailag nem tűnik bonyolultabbnak egy sima megszakító felpattintásánál, a fi relé bekötése rendkívül komoly szakértelmet igényel. Szigorú érintésvédelmi és szerelési szabályok vonatkoznak rá, ráadásul egy apró tévedés is ahhoz vezethet, hogy a fi-relé vagy folyamatosan indokolatlanul leold, vagy – ami a legrosszabb – egy esetleges hiba esetén egyáltalán nem lép működésbe.
A fi relé bekötése során alapvető szabály, hogy a fi relé után a nulla (N) és a védőföld (PE) vezetőket szigorúan tilos újra közösíteni vagy felcserélni. Az áramvédő kapcsoló csak abban az esetben tud helyesen működni, ha az áramkörbe kötött fogyasztók kizárólag a fi relén keresztül kapják a nullát. Ha a szerelés során a nullavezető a fi-relé után véletlenül érintkezik a védőföldeléssel, a fi-relé abban a pillanatban le fog oldani, amint egy fogyasztót bekapcsolunk. Ugyancsak gyakori amatőr hiba, hogy a háromfázisú fi relé bekötése esetén a nullavezetőt nem kötik át az eszközön, ami azonnali működésképtelenséget és leoldást eredményez. Éppen ezért a fi relé bekötése kizárólag regisztrált, tapasztalt villanyszerelő feladata, aki a telepítés után érintésvédelmi műszerrel is le tudja tesztelni a pontos és kellően gyors leoldási időt.
Karbantartás és a gyakori leoldások okai

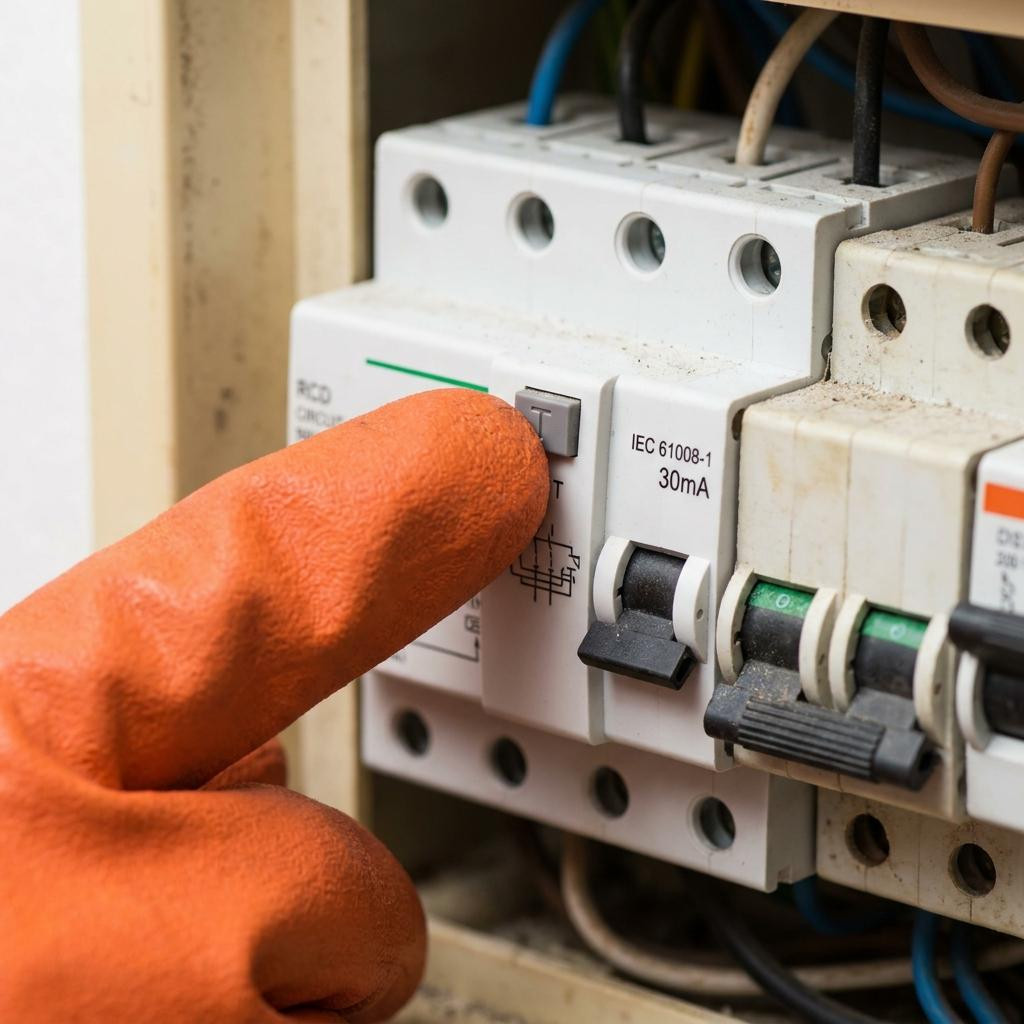

Fontos kiemelni, hogy az áramvédő kapcsoló sem él örökké, és a belső mechanikája hajlamos lehet a "letapadásra", ha hosszú ideig nem lép működésbe. Minden fi relé előlapján található egy "T" (Test) feliratú gomb. A gyártók és a szakemberek egyöntetű javaslata, hogy ezt a tesztgombot érdemes 1-3 havonta megnyomni. Ha a gomb megnyomásakor a fi relé azonnal lekapcsol, az eszköz megfelelően működik. Ha nem történik semmi, a fi-relé hibás, és azonnal cserélni kell, mert vészhelyzetben sem fog védelmet nyújtani!
Gyakori kérdés, hogy mit tegyünk, ha a fi-relé váratlanul leold a mindennapok során. Ilyenkor soha ne rögzítsük vagy erőszakoljuk vissza a kapcsolót! A leoldás szinte mindig valós hibaáramot jelez. A leggyakoribb bűnösök a vizesedő kerti lámpák, a fűtőszál meghibásodásával küzdő bojlerek, a szivárgó mosógépek, vagy egy hibás hosszabbító. A probléma forrásának megtalálásához húzzunk ki minden elektromos eszközt a konnektorból, kapcsoljuk vissza az áramvédő kapcsolót, majd egyenként dugjuk vissza a gépeket, amíg a fi relé újra le nem old – így könnyen azonosítható a hibás berendezés.
Összegzésképpen elmondható, hogy az áramvédő kapcsoló (fi-relé) a modern villanyszerelés egyik legnagyobb vívmánya, egy láthatatlan testőr, amely némán figyeli otthonunk biztonságát. Nem érdemes spórolni sem a minőségi típus kiválasztásán, sem a szakszerű beépítésen, hiszen a tét nem más, mint a saját és családunk élete.
