Középfeszültségű berendezések – oszlopkapcsolók és transzformátor állomások

A villamos energiaellátási rendszerek kiépítése során kulcsfontosságú szerepet töltenek be a megbízható és korszerű transzformátor állomások, betonházas állomások és oszlopkapcsolók.

A Vilszerker Kft. villanyszerelési nagy- és kiskereskedésként kivitelezők, villanyszerelők és ipari partnerek számára biztosít komplett megoldásokat:

• oszlopkapcsolók
• különböző teljesítményű transzformátor állomások
• középfeszültségű kapcsolóberendezések
• egyedi műszaki igényekhez igazított rendszerek

Amennyiben projektjéhez 250 kVA – 1600 kVA teljesítményű transzformátor állomásra, betonházas megoldásra vagy oszlopkapcsolóra van szüksége, keressen bennünket bizalommal!

Minden projekt egyedi, ezért árainkat és a műszaki tartalmat minden esetben személyre szabottan, az Ön igényeihez igazítva dolgozzuk ki.

Kérjen egyedi ajánlatot még ma!



---

Miért érdemes velünk dolgozni?

Műszaki támogatás

• Segítünk a tervdokumentáció alapján a megfelelő típus kiválasztásában.

Projektalapú logisztika

• A szállítást a kivitelezési ütemezéshez igazítjuk.

Komplett villamossági kínálat

• Nálunk a transzformátor mellé a szükséges kisfeszültségű elosztókat, kábeleket és szerelvényeket is egy helyen beszerezheti.

Gyors ajánlatadás

• Dedikált kapcsolattartóval, kivitelezőbarát hozzáállással.

25+ év tapasztalat

• 25+ év tapasztalat villamossági termékek kereskedelmében.



---

Oszlopkapcsolók - Megbízható megoldás középfeszültségű hálózatokhoz

Általános ismertetés

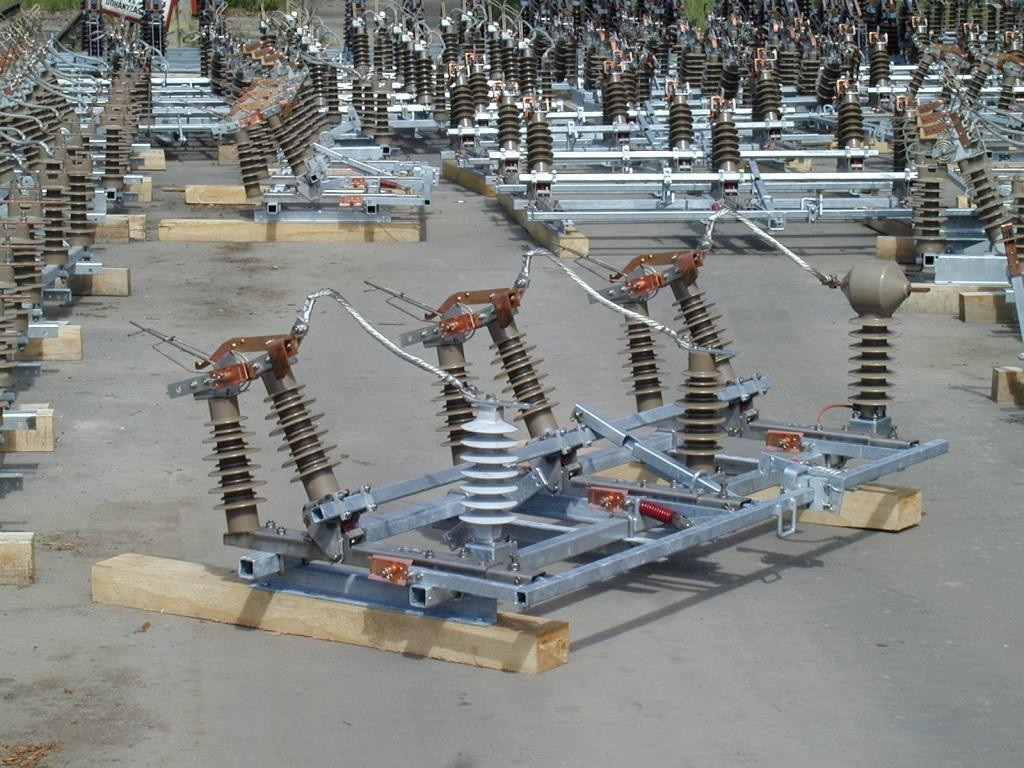

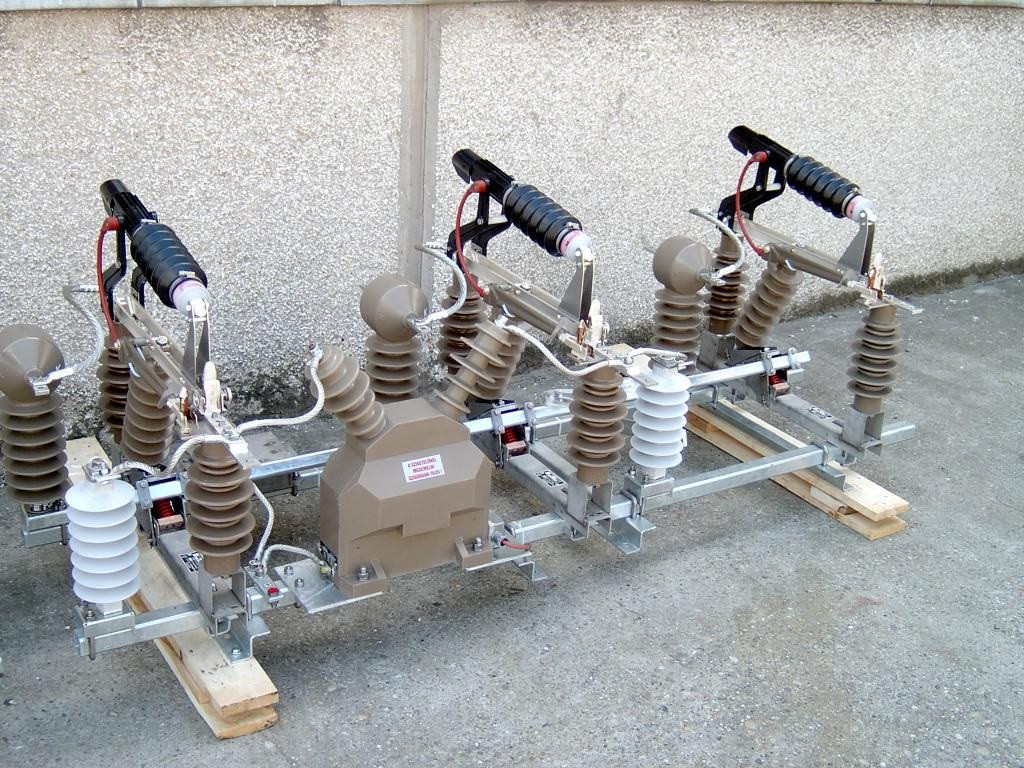

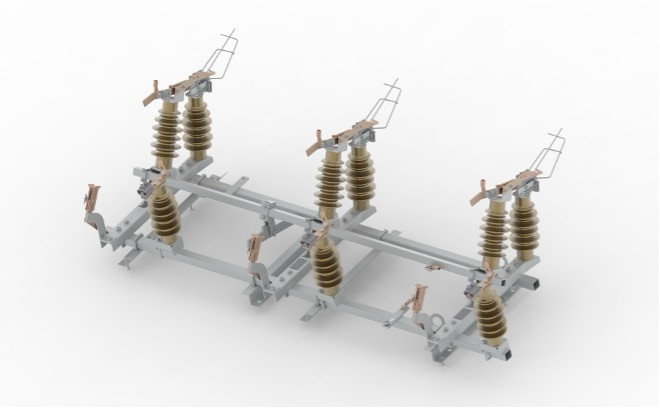

Az OK-2 típusú szabadtéri oszlopkapcsoló egy univerzális készülékcsalád, amely vízszintes és függőleges szerelési helyzetben egyaránt alkalmazható.

Alapkivitelben két sor szigetelővel készül, azonban igény esetén – akár utólag is – harmadik szigetelősorral bővíthető (segédszigetelő, túlfeszültség-korlátozó vagy áramváltó).

Az oszlopkapcsoló szabadonfutó hajtókarral rendelkezik, amely biztosítja a kezelőtől független, rugó rásegítéses működtetést.

A berendezés földelő rendszerrel is rendelhető, manuális vagy automata földelőkapcsoló kivitelben.

A gyártó a készüléket a megrendelő igényei szerint, szerelésre kész állapotban szállítja, így helyszíni összeépítést nem igényel.

Kialakítása illeszkedik a meglévő hálózatokhoz, és csereszabatos az SZKV és SZK típusokkal, ezért telepítése gyors és egyszerű.

ELÉRHETŐ KIVITELEK

• OK-2 – 3 fázisú oszlopkapcsoló
• OK-2/f – 3 fázisú oszlopkapcsoló földelőkapcsolóval
• OK-2/af – 3 fázisú oszlopkapcsoló automata földelőkapcsolóval
• OK-2-MV – 3 fázisú madárvédelmi oszlopkapcsoló
• OK-2-FAM – 3 fázisú oszlopkapcsoló

FONTOSABB JELLEMZŐK

• kezelőtől független, rugó rásegítéses kézi hajtás
• nagy zárlati bekapcsoló képesség
• rugós működtetésű földelőkapcsoló
• mechanikus reteszelés akadályozza meg az oszlopkapcsoló és a földelő rendszer egyidejű bekapcsolását
• motoros működtetésű hajtással is rendelhető, utólag is felszerelhető
• tűzi horganyzott alapkeret és működtető tengely
• korrózióálló és bronz szerkezeti elemek
• ónozott vörösréz áramvezetők
• fázisonként szerelhető és javítható kialakítás
• utólag is bővíthető opcionális elemekkel
• háromfázisú kivitel tömege tartószerkezettel együtt kb. 60 kg

Alkalmazási területek

Az OK-2 oszlopkapcsoló alkalmas gerincvezetékekben, valamint íves vagy gyűrűs hálózatokban bontási és szakaszolási feladatok ellátására.

Az OK-2/f oszlopkapcsoló földelő rendszerrel kiegészítve szintén alkalmazható gerincvezetékekben és gyűrűs hálózatokban bontásra és szakaszolásra, továbbá több transzformátorállomást ellátó, úgynevezett „fürtös leágazások” leválasztására.

Az OK-2/af oszlopkapcsoló automata földelőkapcsolóval egy vagy több transzformátor leválasztására alkalmas. Különösen jól alkalmazható egyirányú betáplálással rendelkező leágazásoknál, ahol kiválthatja a hagyományos földelőkapcsolóval ellátott berendezéseket.

Az OK-2-MV, OK-2/af-MV és OK-2/f-MV madárvédelmi oszlopkapcsolók mechanikai és villamos paramétereikben megegyeznek az OK-2 család többi tagjával. Kialakításuk lehetővé teszi a madárvédelmi előírások teljesítését: a berendezés a távvezeték alatt, az oszlop síkjában kerül elhelyezésre, így nem biztosít leszállóhelyet a nagyobb testű madarak számára. A készülékek vonali, automata vagy önálló földelésű kivitelben is elérhetők.

Az OK-2-FAM oszlopkapcsoló a leágazó oldalon olyan csatlakozó elemmel rendelkezik, amely FAM technológiával készített áramkötések kialakítására alkalmas.



---

Transzformátor állomások - Komplett megoldások ipari és közcélú felhasználásra

Belső kezelőterű állomások

A KTW1000 típusjelű betonházas transzformátorállomások 1000 kVA teljesítménytartományban ipari és közcélú fogyasztók villamosenergia-ellátására alkalmasak. Az állomások elsősorban körhálózati alkalmazásra készülnek, és különböző SF6 szigetelésű vagy KVGy NERI típusú légszigetelésű kapcsolóberendezésekkel szerelhetők.

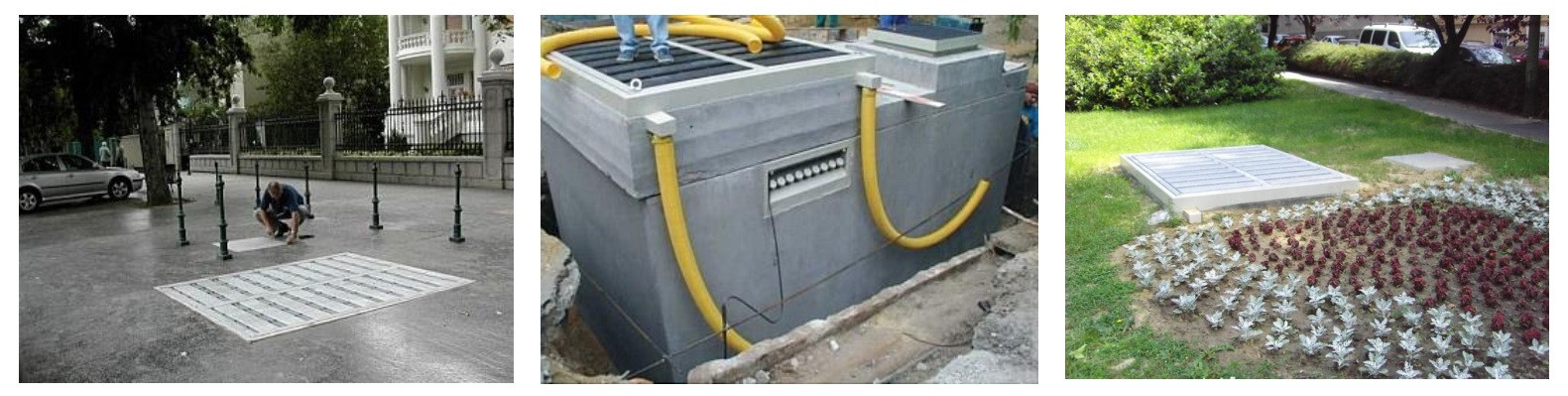

Földalatti állomások

Alkalmazási feltételek

A KTW-1000-F típusú földalatti transzformátorállomások elsősorban nagyvárosi lakóövezetek energiaellátására készülnek, de kisebb településeken és alacsonyabb energiaigényű ipari létesítményeknél is hatékonyan alkalmazhatók.

Az állomások villamosan készreszerelt állapotban kerülnek kiszállításra, így a helyszínen már csak a transzformátor beépítése szükséges.

Telepítésük olyan helyszíneken lehetséges, ahol kábeles betáplálás biztosított, és a hálózat műszaki paraméterei megfelelnek az előírt határértékeknek.

Külső kezelőterű állomások

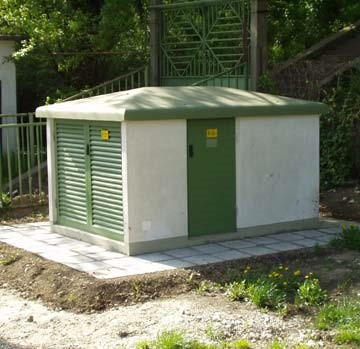

1000KVA-es állomások

A KTW1000 típusú betonházas transzformátorállomások 1000 kVA teljesítményig ipari létesítmények és közcélú fogyasztók megbízható villamosenergia-ellátására alkalmazhatók.

1600KVA-es állomások

A KTW1600 típusú betonházas transzformátorállomások 1600 kVA teljesítményig ipari és közcélú fogyasztók megbízható villamosenergia-ellátását biztosítják.

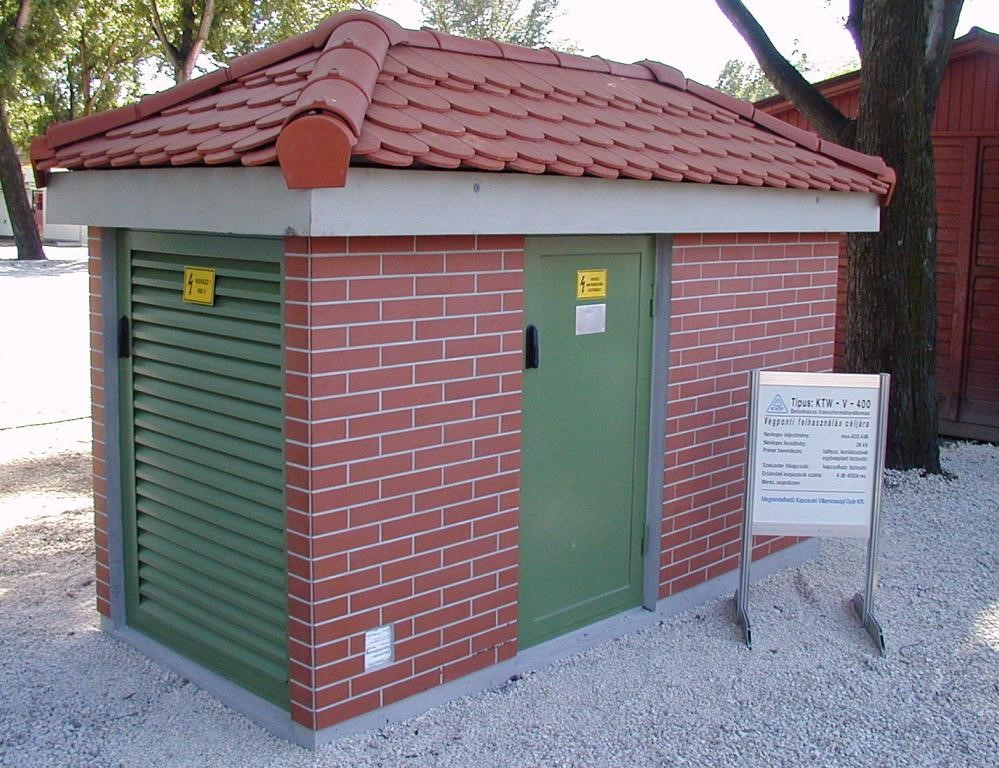

250-400KVA végponti állomások

A 250–400 kVA teljesítményű, betonházas végponti transzformátorállomások korszerű megoldást jelentenek a korábbi OTR típusú állomások kiváltására. A kompakt méretű, esztétikus kialakítású berendezések különösen alkalmasak kisebb fogyasztók vagy végponti hálózati csatlakozások energiaellátására.

FŐBB JELLEMZŐK:

• vevői igényekhez igazodó kialakítás
• kétféle típusméret
• igény szerinti színválaszték
• primer berendezés nélküli kivitel
• széles választékban elérhető 400 V-os főkapcsolók
• lehetőség fázisjavítás, mérés és közvilágítás kialakítására
• egyedi műszaki igények megvalósítása

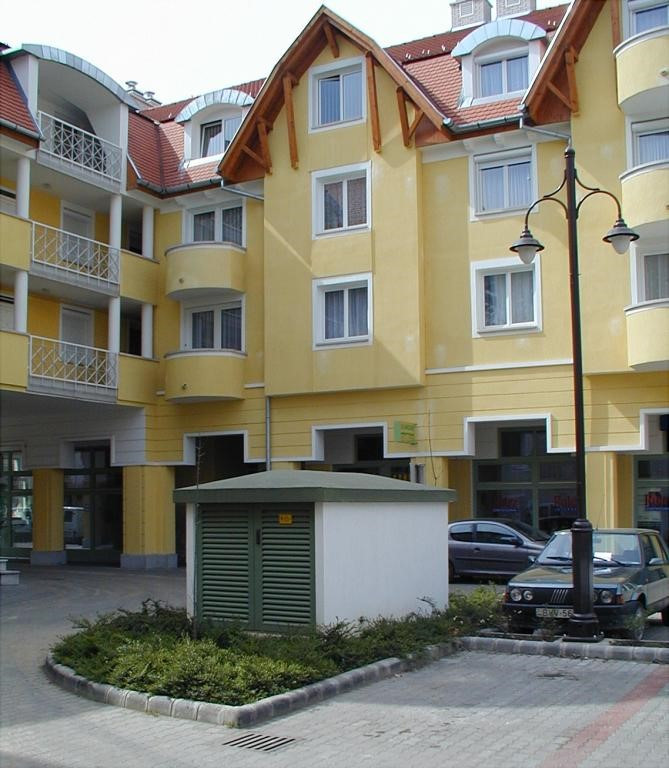

630KVA-es állomások

A KTW630 típusú betonházas transzformátorállomások 630 kVA teljesítményig ipari és közcélú fogyasztók megbízható villamosenergia-ellátását biztosítják.

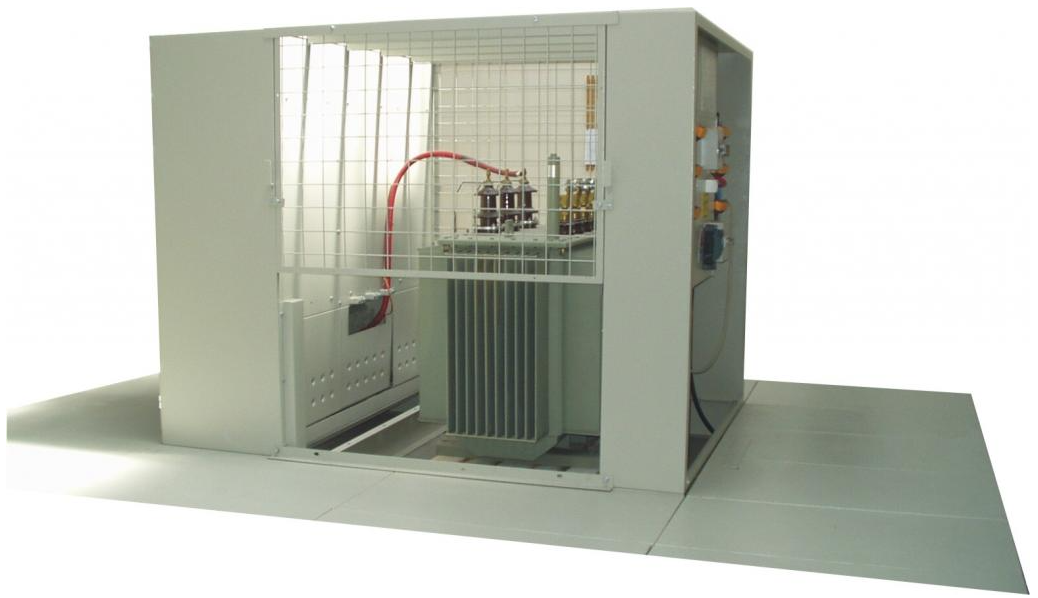

Pinceállomások

Az épített házas pince transzformátorállomások kialakítása alkalmas meglévő állomások létesítésére és rekonstrukciójára. A moduláris elrendezés lehetővé teszi, hogy a berendezések különböző épületadottságokhoz rugalmasan illeszkedjenek.

Igény szerint 3 mezős (vbv) vagy 4 mezős (vbvv) primer elrendezés, valamint 4–10 leágazású szekunder berendezés alakítható ki, legfeljebb 1000 kVA teljesítményű, 11/0,4 kV-os transzformátorok üzemeltetésére.

A kialakítás egyik legnagyobb előnye, hogy a berendezések cseréje:

• közterület-foglalás nélkül,
• mindössze 6–8 órás egyszeri áramkimaradással,
• a külső környezet zavarása nélkül,
• a normál üzem gyors visszaállításával végezhető el.

A rekonstrukció során a hagyományos, három oldalfal mentén elhelyezett berendezések kompakt transzformátorállomás elrendezéssé alakíthatók. A kábelek hosszabbítását és biztonságos vezetését a berendezések köré telepített kb. 200 mm magas dobogó elemek biztosítják, amelyek megszüntetik a padlón vezetett kábelek okozta botlásveszélyt.

A dobogórendszer tipizált modulokból épül fel (alapméret: 1240 × 620 mm), amelyek kombinálásával biztosítható a berendezések megfelelő kezelhetősége. A helyiség méretétől függően eltérő méretű dobogók alkalmazása is lehetséges, azonban az egyszerű összeépíthetőség érdekében a modulok egyik mérete minden esetben 1240 mm vagy 620 mm.



---

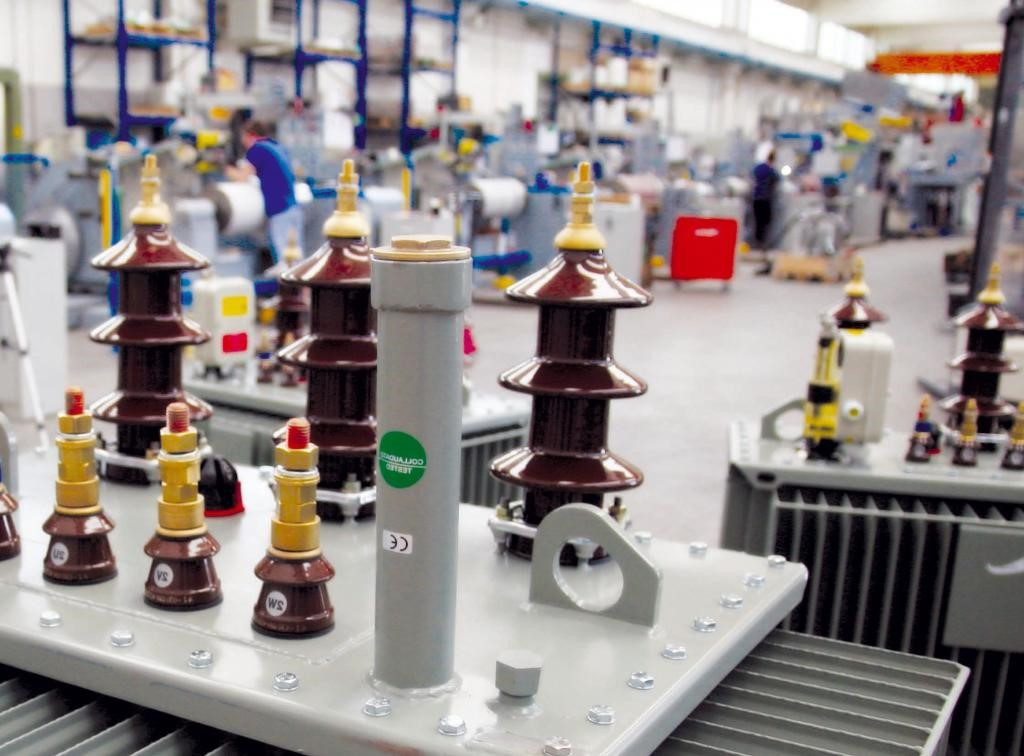

Transzformátorok

Kínálatunkban műgyanta szigetelésű és olajszigetelésű transzformátorok széles választéka érhető el, amelyek ipari és közcélú felhasználásra egyaránt alkalmasak.

A gyártó több mint 30 éves gyártási tapasztalattal rendelkezik a transzformátorok fejlesztése és gyártása területén. A termékkínálatban néhány VA teljesítménytől egészen 30 MVA-ig megtalálhatók a száraz kivitelű és műgyanta szigetelésű transzformátorok, míg 50 kVA-től 50 MVA-ig elérhetők az olajszigetelésű transzformátorok.

A kínálat nemcsak standard kivitelű berendezéseket tartalmaz, hanem speciális igényekre készített megoldásokat is, például:

• fojtók
• csillagpontképzők
• konverterekhez gyártott transzformátorok
• motorindító transzformátorok
• egyedi tekercselésű transzformátorok

A teljes termékkínálat európai szabványoknak megfelelően készül (CEI, IEC, CENELEC, DIN, BS, UNI EN), valamint rendelkezik ISO 9001 és ISO 14001 minőségirányítási tanúsítványokkal.

---

Kérjen egyedi ajánlatot még ma!
