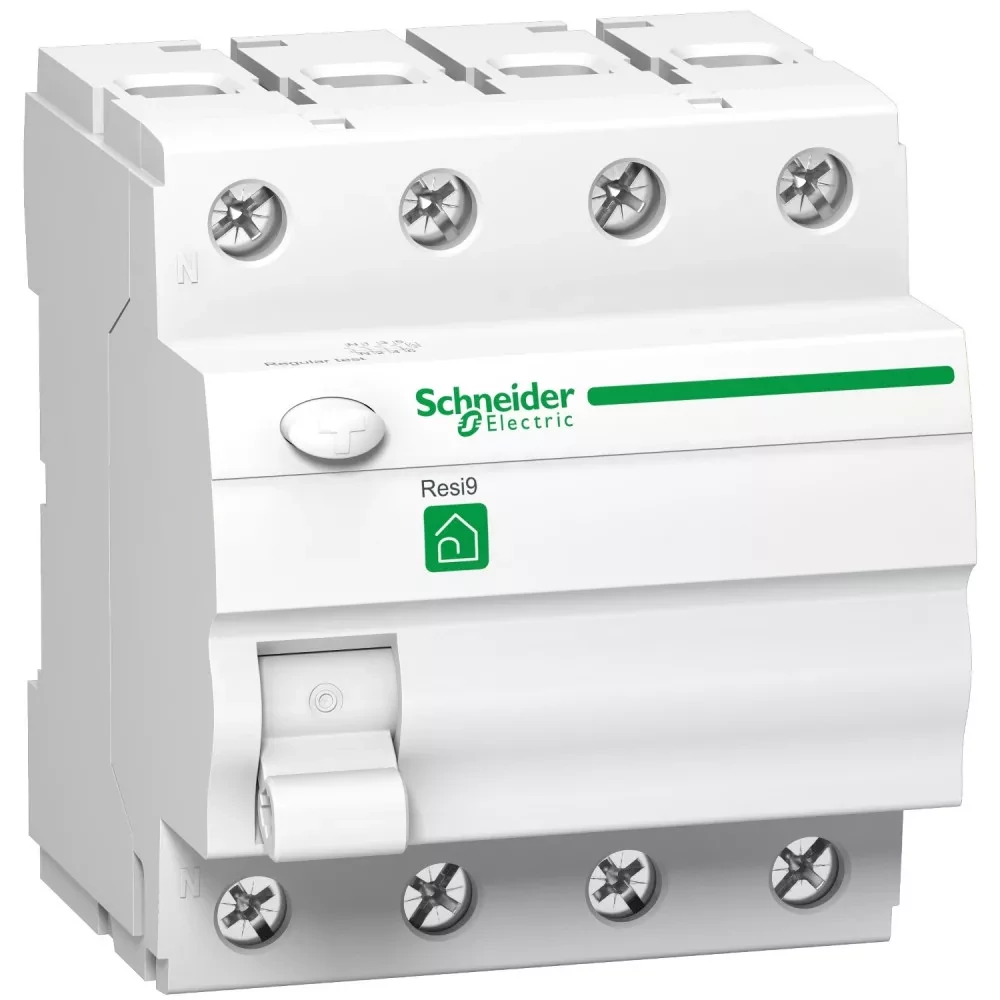

SCHNEIDER ELECTRIC RESI9 áram-védőkapcsoló (Fi-relé), AC osztály, 4P, 63A, 30mA (R9R11463)

Termékinformáció:

Ez egy Resi9 áramvédő-kapcsoló (RCCB). Ez a 4P készülék 63A névleges áramerősséggel, AC típusú védelmi osztállyal és 30 mA-es földzárlatérzékenységgel rendelkezik. A termék védelmet nyújt a közvetlen vagy közvetett érintés és tűzveszély okozta áramütéssel szemben. Nagy érzékenységű áram-védőkapcsolóként minden csatlakozóaljzathoz ajánlott. Minden fürdőszobai, kültéri berendezéshez kötelező. A Resi9 a családi- és a társasházak lakóépületeibe ideális választás. Ez a termék megfelel az MSZ/EN 61008-2-1 szabványnak. A (Im/ΙΔm) névleges megszakítási és rövidzárlati teljesítmény 500A. A (Inc/ΙΔc) feltételes névleges rövidzárlati áram 3 kA. Az elektromos élettartam legfeljebb 2000 ciklus. A mechanikai élettartam legfeljebb 5000 ciklus. Az Ue üzemi feszültség 400V~. A frekvencia 50Hz vagy 60Hz. A terméket DIN sínre lehet felszerelni. Szélessége 9 mm-es osztásban 8. A termék színe fehér (RAL9003). A méret (szélesség) 77 mm x (magasság) 84 mm x (mélység) 92 mm. A tömege 320g. IP20 fokozatú védettséggel rendelkezik. Az MSZ/EN 60529 szabvány szerint a szekrényben IP40 védettségű. Az üzemi hőmérséklet -5°C és 40°C között van. A tárolási hőmérséklet -30°C és 70°C között van.

Műszaki adatok:

• Névleges üzemi feszültség (Ue): 400V/AC 50/60Hz
• Névleges szigetelési feszültség (Ui): 440V
• Névleges lökő-feszültség állóság (Uimp): 4 kV
• Hálózat frekvenciája: 50/60Hz
• Névleges áram (In): 63A
• Földszivárgás érzékenység: 30 mA (megfelel az EN/IEC 61008-2-1 szabványnak)
• Névleges szakító- és teherbíró képesség: Im 500A (megfelel az EN/IEC 61008-2-1 szabványnak)
• Névleges feltételes rövidzárlati áram: 3 kA
• Impulzus áram: 250A
• Hálózat típusa: AC
• Pólusok leírása: 4P
• Nulla helyzete: bal
• Földzárlatvédelmi osztály: AC típus
• Vezérlés típusa: kapcsoló
• Helyi jelzés: ON/OFF jelzés
• Rögzítési mód: klipszes
• Rögzítő támogatás: DIN sín
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: fenéklap - kettős csatlakozás
• 9 mm-es osztások: 8
• Mechanikai tartósság: 20000 ciklus
• Elektromos élettartam: AC-1: 10000 ciklus
• Csatlakozás típusa:
  • Alagút típusú terminálok (felső vagy alsó) - 1...25 mm² - sodrott, érvéghüvellyel
  • Alagút típusú terminálok (felső vagy alsó) - 1...25 mm² - rugalmas
  • Alagút típusú terminálok (felső vagy alsó) - 1...35 mm² - merev
• Meghúzási nyomaték: 3,5 N.m felső vagy alsó
• Terméktanúsítványok: EAC
• Minőségi címkék: AENOR
• IP védettség:
  • IP20 (megfelel az MSZ EN 60529 szabványnak)
  • IP40 (moduláris szekrény) (megfelel az MSZ EN 60529 szabványnak)
• Szennyezettségi fok: 2
• A környezeti levegő hőmérséklete működés közben: -5...40°C
• Tárolási környezeti levegő hőmérséklet: -30...70°C
• Szabványok: EN/IEC 61008-2-1
• Méret: 84 x 77 x 92 mm
• Beágyazási mélység: 44 mm
• Súly: 320g
• Szín: fehér
