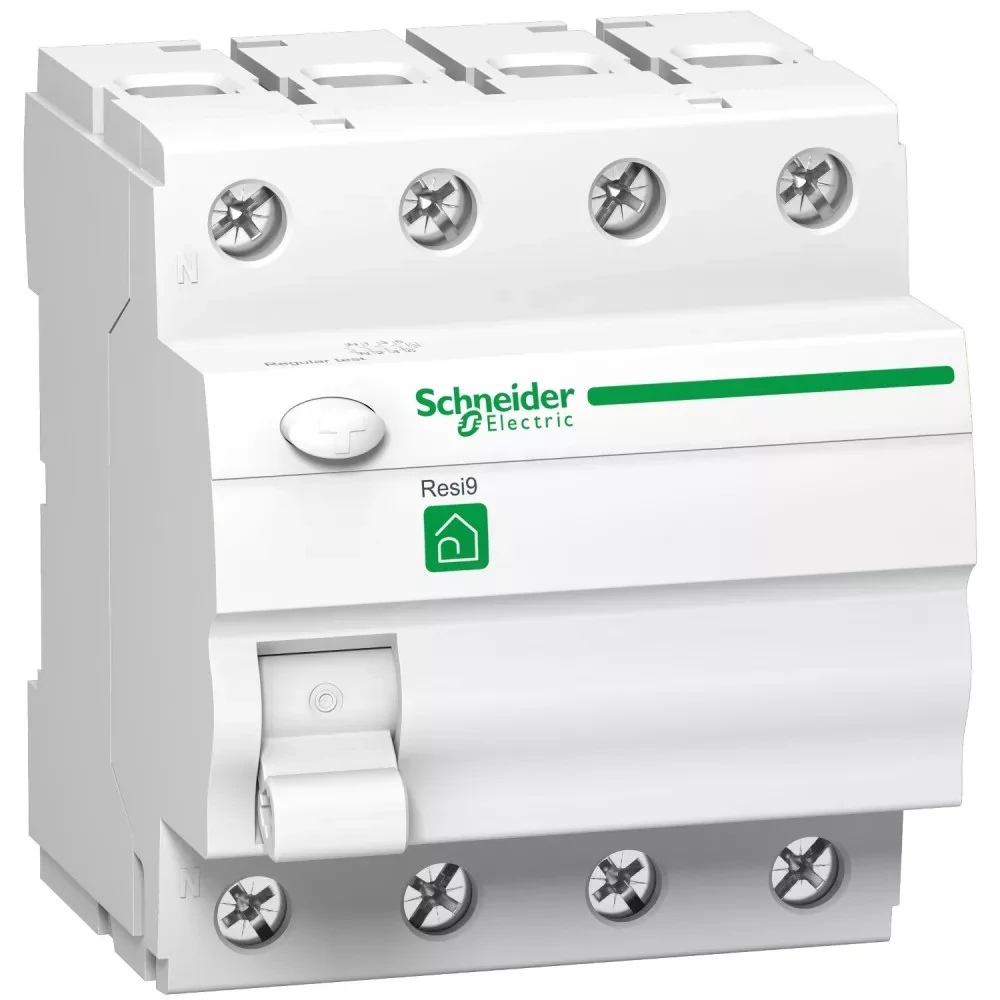

SCHNEIDER ELECTRIC RESI9 áram-védőkapcsoló (Fi-relé), A osztály, 4P, 40A, 30mA (R9R01440)

Termékinformáció:

Ez egy Resi9 RCCB áramvédő-kapcsoló (RCCB). Ez a 4P készülék 40A-es névleges áramerősséggel, A-típusú védelmi osztállyal és 30mA-es földzárlatérzékenységgel rendelkezik. A termék védelmet nyújt a közvetlen vagy közvetett érintés és tűzveszély okozta áramütéssel szemben. Nagy érzékenységű áram-védőkapcsolóként minden csatlakozóaljzathoz ajánlott. Minden fürdőszobai, kültéri berendezéshez kötelező. A Resi9 a családi- és a társasházak lakóépületeibe ideális választás. Ez a termék megfelel az MSZ/EN 61008-2-1 szabványnak. A (Im/ΙΔm) névleges megszakítási és rövidzárlati teljesítmény 500 A. A (Inc/ΙΔc) feltételes névleges rövidzárlati áram 3 kA. Az elektromos élettartam legfeljebb 2000 ciklus. A mechanikai élettartam legfeljebb 5000 ciklus. Az Ue üzemi feszültség 400 V~. A frekvencia 50 Hz vagy 60 Hz. A terméket DIN sínre lehet felszerelni. Szélessége 9 mm-es osztásban 8. A termék színe fehér (RAL9003). A méret (szélesség) 75mm × (magasság) 100mm × (mélység) 82mm. A tömege 0,355kg. IP20 fokozatú védettséggel rendelkezik. Az MSZ/EN 60529 szabvány szerint a szekrényben IP40 védettségű. Az üzemi hőmérséklet -25°C és 40°C között van. Tárolási hőmérséklet -30°C és 70°C között van.

Műszaki adatok:

• Névleges üzemi feszültség (Ue): 400V/AC - 50/60Hz
• Névleges szigetelési feszültség (Ui): 440V
• Névleges lökő-feszültség állóság (Uimp): 4 kV
• Hálózati frekvencia: 50/60Hz
• Névleges áram (In): 40A
• Impulzus áram: 250A
• Névleges szakító- és teherbíró képesség: Im 500A (megfelel az EN/IEC 61008-2-1 szabványnak)
• Névleges feltételes rövidzárlati áram: 3 kA
• Földszivárgás érzékenység: 30 mA (megfelel az EN/IEC 61008-2-1 szabványnak)
• Pólusok: 4P
• Nulla helyzete: bal
• Hálózat típusa: AC
• Földzárlatvédelmi időkésleltetés: pillanatnyi
• Földzárlatvédelmi osztály: A
• Vezérlő típusa: kapcsoló
• Helyi jelzés: ON/OFF jelzés
• Szerelési mód: klipszes
• Rögzítés: DIN sín
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: fenéklap: kettős csatlakozás
• 9 mm-es osztások: 8
• Mechanikai tartósság: 20000 ciklus
• Elektromos élettartam: AC-1: 10000 ciklus
• Csatlakozás típusa:
  • Alagút típusú terminálok (felső vagy alsó) - 1...25 mm² - sodrott, érvéghüvellyel
  • Alagút típusú terminálok (felső vagy alsó) - 1...25 mm² - rugalmas
  • Alagút típusú terminálok (felső vagy alsó) - 1...35 mm² - merev
• Meghúzási nyomaték: 3,5 N.m felső vagy alsó
• Minőségi címkék: CEBEC
• Szennyezettségi fok: 2
• IP védettség:
  • IP20 (megfelel az MSZ EN 60529 szabványnak)
  • IP40 (moduláris szekrény) (megfelel az MSZ EN 60529 szabványnak)
• A környezeti levegő hőmérséklete működés közben: -25...40°C
• Környezeti levegő hőmérséklete a tároláshoz: -30...70°C
• Szabványok: EN/IEC 61008-2-1
• Méret: 75 x 100 x 82 mm
• Beágyazási mélység: 44 mm
• Súly: 0,355 kg
• Szín: fehér
