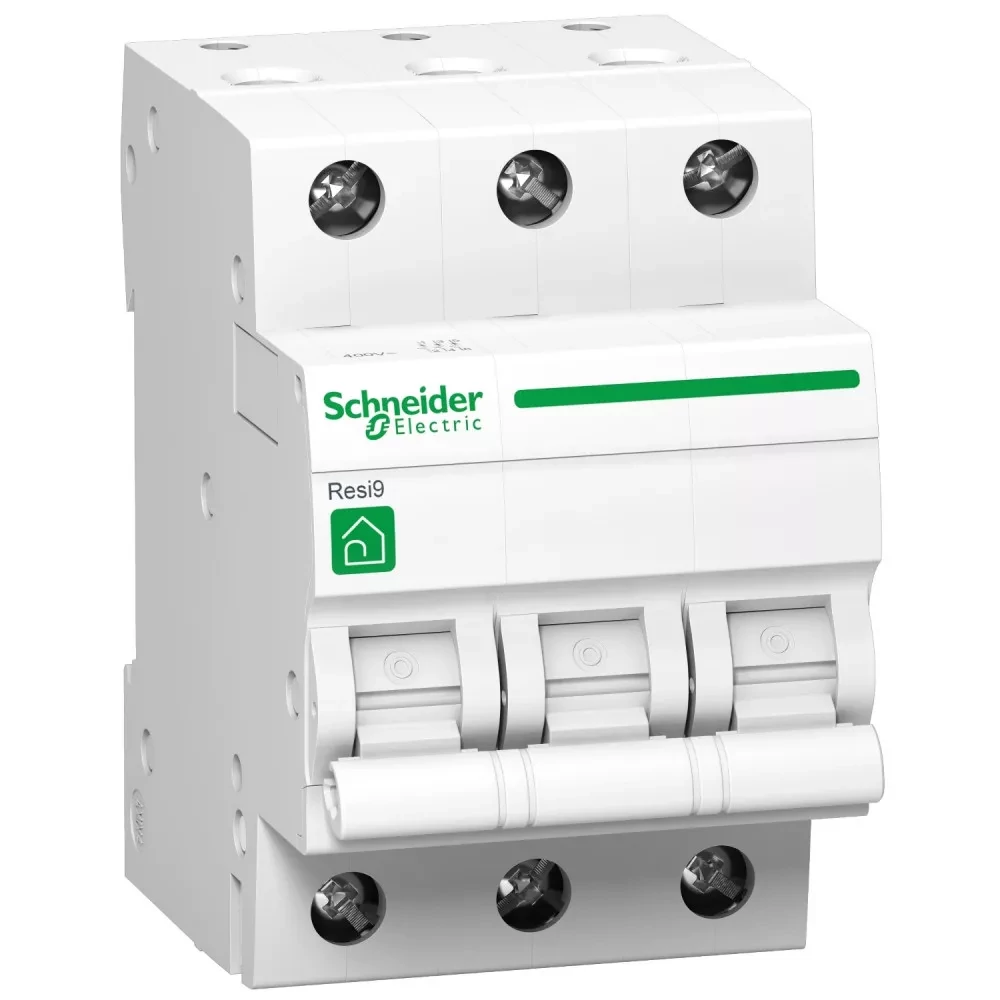

SCHNEIDER ELECTRIC RESI9 kismegszakító, 3P, C, 32A (R9F14332)

Műszaki adatok:

• Névleges üzemi feszültség [Ue]: 400V/AC 50/60Hz
• Névleges szigetelési feszültség [Ui]: 440V/AC 50/60Hz
• Névleges lökő-feszültség állóság [Uimp]: 4kV
• Hálózati frekvencia: 50/60Hz
• Névleges áramerősség: 32A - 30°C
• Hálózat típusa: AC
• Pólusok: 3P
• Kioldóegység technológia: termikus-mágneses
• Görbe: C
• Megszakítási kapacitás: 4500A Icn - 400V/AC 50/60Hz (megfelel EN/IEC 60898-1 szabványnak)
• Mágneses kioldási határérték: 5...10 x In
• Korlátozási osztály: 3 (megfelel EN/IEC 60898-1 szabványnak)
• Vezérlő típusa: kapcsoló
• Helyi jelzés: ON/OFF jelzés
• Szerelési mód: klipszes
• Rögzítés: DIN sín
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: fenéklap: kettős csatlakozás
• 9 mm-es osztások: 6
• Mechanikai tartósság: 10000 ciklus
• Elektromos élettartam: 4000 ciklus AC 50/60Hz (megfelel EN/IEC 60898-1 szabványnak)
• Reteszelési opciók leírása: lakat OFF helyzetben
• Csatlakozás típusa:
  • Alagút típusú terminálok (felső vagy alsó): <= 35 mm² - merev
  • Alagút típusú terminálok (felső vagy alsó): <= 25 mm² - sodrott, érvéghüvellyel
  • Alagút típusú terminálok (felső vagy alsó): <= 25 mm² - rugalmas
• Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
• Meghúzási nyomaték: 2 N.m felső vagy alsó
• Szivárgóáram-védelem: nincs
• IP védettség:
  • IP20 (az MSZ EN 60529 szabványnak megfelelően)
  • IP40 (moduláris szekrény) (az MSZ EN 60529 szabványnak megfelelően)
• Szennyezettségi fok: 2 (megfelel EN/IEC 60898-1 szabványnak)
• Túlfeszültség kategória: III
• A környezeti levegő hőmérséklete működés közben: -25...60°C
• Környezeti levegő hőmérséklete a tároláshoz: -40...80°C
• Szabványok: EN/IEC 60898-1
• Méret: 85 x 54 x 75 mm
• Szín: fehér
