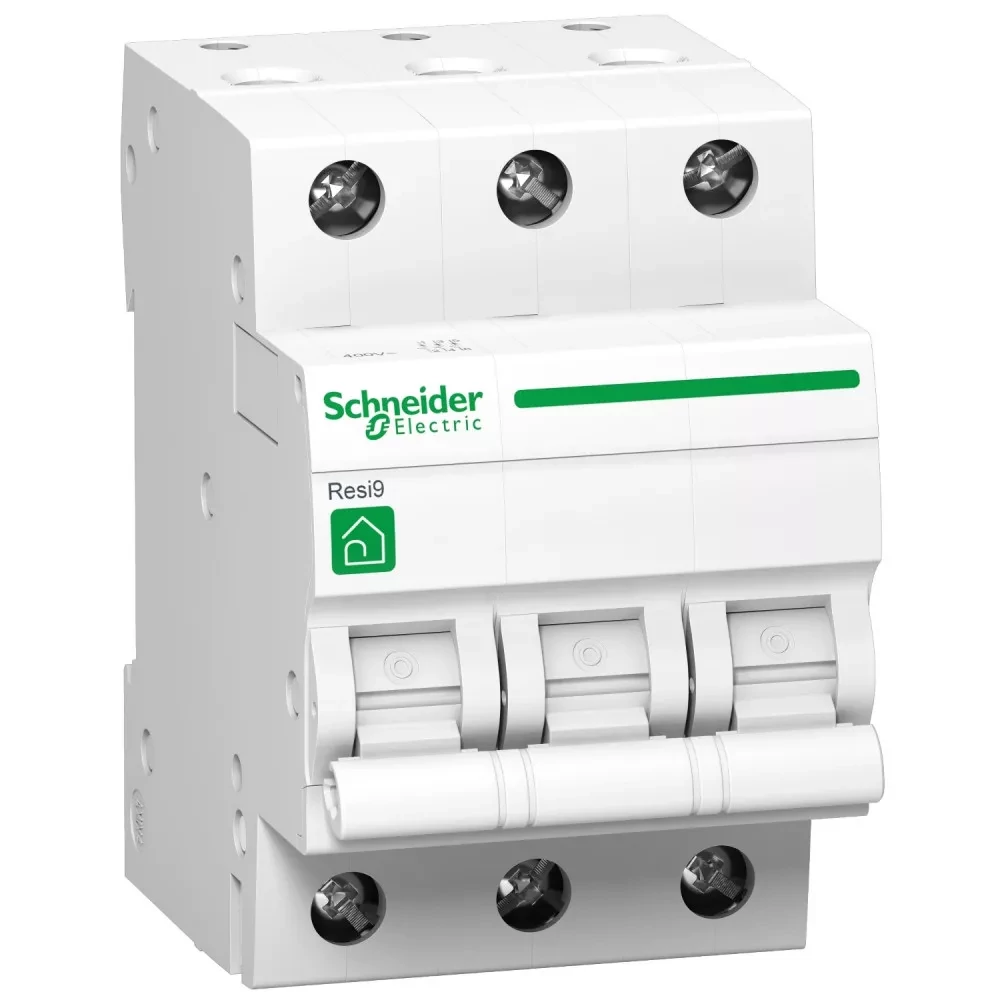

SCHNEIDER ELECTRIC RESI9 kismegszakító, 3P, C, 25A (R9F14325)

Termékinformáció:

Ez a termék egy Resi9 kisfeszültségű kismegszakító (MCB). Ez a 3P kismegszakító 3 védett pólussal rendelkezik, 25A-es névleges áramerősséggel és C-kioldási görbével. Az Icn névleges rövidzárlati megszakítási kapacitása 4500A-ig 400V-on az MSZ/EN 60898-1 szabványnak megfelelő VAC esetén. Ez a termék megfelel az MSZ/EN 60898-1 szabványnak. Ez a kismegszakító védi az áramkört a rövidzárlattól és a túlterheléstől. A Resi9 bikonnekt csatlakozású alsó betáplálási rendszerű, amely villás gyűjtősíneinek köszönhetően minimalizált vezetékezést igényel A Resi9 a családi- és társasházak lakóépületebe ideális választás. Elektromos élettartama akár 4000 ciklus is lehet, mechanikai élettartama pedig akár 10 000 ciklus is lehet. Az Ue üzemi feszültség 400V~. Az Ui névleges szigetelési feszültség 440V~. Az üzemi frekvencia 50Hz vagy 60Hz. A terméket DIN sínre lehet felszerelni. Szélessége 6 modul (9 mm-es osztásban). A termék színe fehér (RAL9003). A méret (szélesség) 54 mm x (magasság) 85 mm x (mélység) 75 mm. Az MSZ 60529 szabvány szerint a szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -25°C és 60°C között van. A tárolási hőmérséklet -40°C és 80°C között van.

Műszaki adatok:

• Névleges üzemi feszültség (Ue): 400V/AC 50/60Hz
• Névleges szigetelési feszültség (Ui): 440V/AC 50/60Hz
• Névleges lökő-feszültség állóság (Uimp): 4 kV
• Hálózat frekvenciája: 50/60Hz
• Névleges áram (In): 25A - 30°C
• Megszakítási kapacitás: 4500A Icn - 400V/AC 50/60Hz (megfelel az EN/IEC 60898-1 szabványnak)
• Hálózat típusa: AC
• Védett pólusok száma: 3
• Pólusok leírása: 3P
• Görbe: C
• Mágneses kioldási határérték: 5...10 x In
• Korlátozási osztály: 3 (megfelel az EN/IEC 60898-1 szabványnak)
• Vezérlés típusa: kapcsoló
• Helyi jelzés: ON/OFF jelzés
• Rögzítési mód: klipszes
• Rögzítő támogatás: DIN sín
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: fenéklap - kettős csatlakozás
• 9 mm-es osztások: 6
• Mechanikai tartósság: 10000 ciklus
• Elektromos élettartam: 4000 ciklus AC 50/60Hz (megfelel az EN/IEC 60898-1 szabványnak)
• Reteszelési lehetőségek leírása: lakat OFF helyzetben
• Csatlakozás típusa:
  • Alagút típusú terminálok (felső vagy alsó) - <= 25 mm² - merev
  • Alagút típusú terminálok (felső vagy alsó) - <= 16 mm² - sodrott, érvéghüvellyel
  • Alagút típusú terminálok (felső vagy alsó) - <= 16 mm² - rugalmas
• Vezetékcsupaszítás hossza: 14 mm (felső vagy alsó csatlakozáshoz)
• Meghúzási nyomaték: 2 N.m felső vagy alsó
• Földzárlat elleni védelem: nincs
• Terméktanúsítványok: EAC, VDE
• Szennyezettségi fok: 2 (megfelel az EN/IEC 60898-1 szabványnak)
• Túlfeszültségi kategória: III
• IP védettség:
  • IP20 (megfelel az MSZ EN 60529 szabványnak)
  • IP40 (moduláris szekrény) (megfelel az MSZ EN 60529 szabványnak)
• A környezeti levegő hőmérséklete működés közben: -25...60°C
• Tárolási környezeti levegő hőmérséklet: -40...80°C
• Szabványok: EN/IEC 60898-1
• Méret: 85 x 54 x 75 mm
• Szín: fehér
