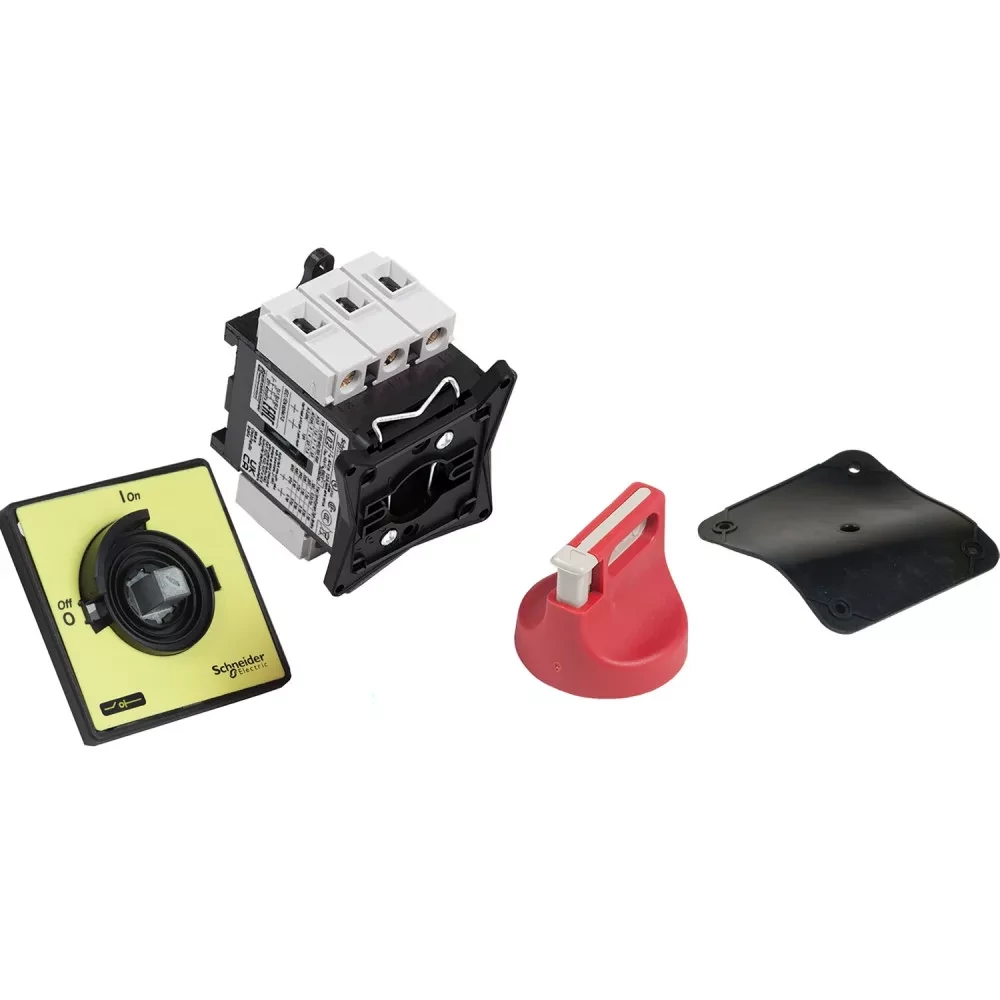

SCHNEIDER ELECTRIC Komplett fő- és vészleállító kapcsoló 20A, ajtóra, csavaros (VCF01)

Műszaki adatok:

• IEC névleges üzemi feszültség (Ue): 6V/AC 50/60Hz
• IEC névleges üzemi teljesítmény:
  • 7,5 kW - 500V (AC-3e)
  • 11 kW 6V (AC-23B)
  • 3 kW - 230...240V (AC-3e)
  • 4 kW - 400...440V (AC-3e)
  • 7,5 kW - 500V (AC-23B)
  • 5,5 kW - 6V (AC-3e)
  • 4 kW - 230...240V (AC-23B)
  • 5,5 kW - 400...440V (AC-23B)
• Névleges üzemi áram (Ie): 11A AC-23A Ue: 400V
• Hagyományos szabad levegő hőáram (Ith): 20A
• Hagyományos zárt tér hőáram (Ithe): 16A
• Kapcsolási teljesítmény (I Rms):
  • 200A - 400V (AC-21B)
  • 200A - 400V (AC-22A)
  • 200A - 400V (AC-23B)
• Megszakítási kapacitás:
  • 200A - 400V (AC-21B)
  • 200A - 400V (AC-22A)
  • 200A - 400V (AC-23B)
• Névleges feltételes rövidzárlati áram:
  • 10kA - 400V - kapcsolt biztosíték 20A aM
  • 10kA - 400V - kapcsolt biztosíték 20A gG
• Névleges rövidzárlati kapcsolási képesség (Icm): 1kA - 400V csúcsáram esetén
• Névleges rövid ideig tartó áramállóság (Icw): 300A - 400V (időtartam: 1 év)
• Névleges impulzusfeszültség-állóság (Uimp): 8 kV
• Szerelési támogatás:
  • Kezelő (rotációs hajtás): ajtókivágás
  • Kapcsoló: ajtókivágás
• Szerelési módszer: 4 csavarral esetén kezelő (rotációs hajtás)
• Teljesítmény szint: nagy teljesítményű
• Pólusok száma: 3
• Érintkezés típusa és összetétele: 3NO
• Szigetelésre való alkalmasság: igen
• Hálózati típus: AC, DC
• Időszakos terhelési osztály: 30
• Vezérlés típusa: forgatógomb
• Forgófogantyú rögzítési módja: közvetlenül
• Forgófogantyú lakatolása: 1...3 lakat (4...8 mm)
• Jelölés: 0 - 1
• Mechanikai tartósság: 100000 ciklus
• Elektromos tartósság:
  • 100000 ciklus (AC-21)
  • 30000 ciklus (DC-11)
• IEC csatlakozó:
  • Betápláló áramkör: csavaros csatlakozás kábel 10 mm² - kábel merevsége: tömör
  • Betápláló áramkör: csavaros csatlakozás kábel 6 mm² - kábel merevsége: rugalmas - kábelvéggel
• Meghúzási nyomaték: betápláló áramkör: 2,1 N.m - mellett csavaros csatlakozás
• Termék tanúsítványok: CCC, GOST, CSA-Ex, UL-Aex, UKR
• Védettségi fokozat:
  • IP20 (megfelel az MSZ EN 60529 szabványnak)
  • IP65
• Védőkezelés: TC/TH
• Mechanikai ellenállóság::
  • Rezgések: 10...150Hz (1 Gn, 10...150Hz, 1 ciklus) - megfelel az IEC 60068-2-6 szabványnak
  • Ütések: 11 ms (30 Gn) - megfelel az IEC 60068-2-27 szabványnak, Ea tesztek
• Üzemeltetési környezeti hőmérséklet: -20...50°C
• Tűzállóság: 960°C (megfelel az IEC 60695-2-1 szabványnak)
• Szabványok: IEC 60947-3
• Méret: 74 x 60 x 60 mm
• Termék súlya: 0,25 kg
• Fogantyú színe: vörös
• Fogantyú elülső lemez színe: sárga
