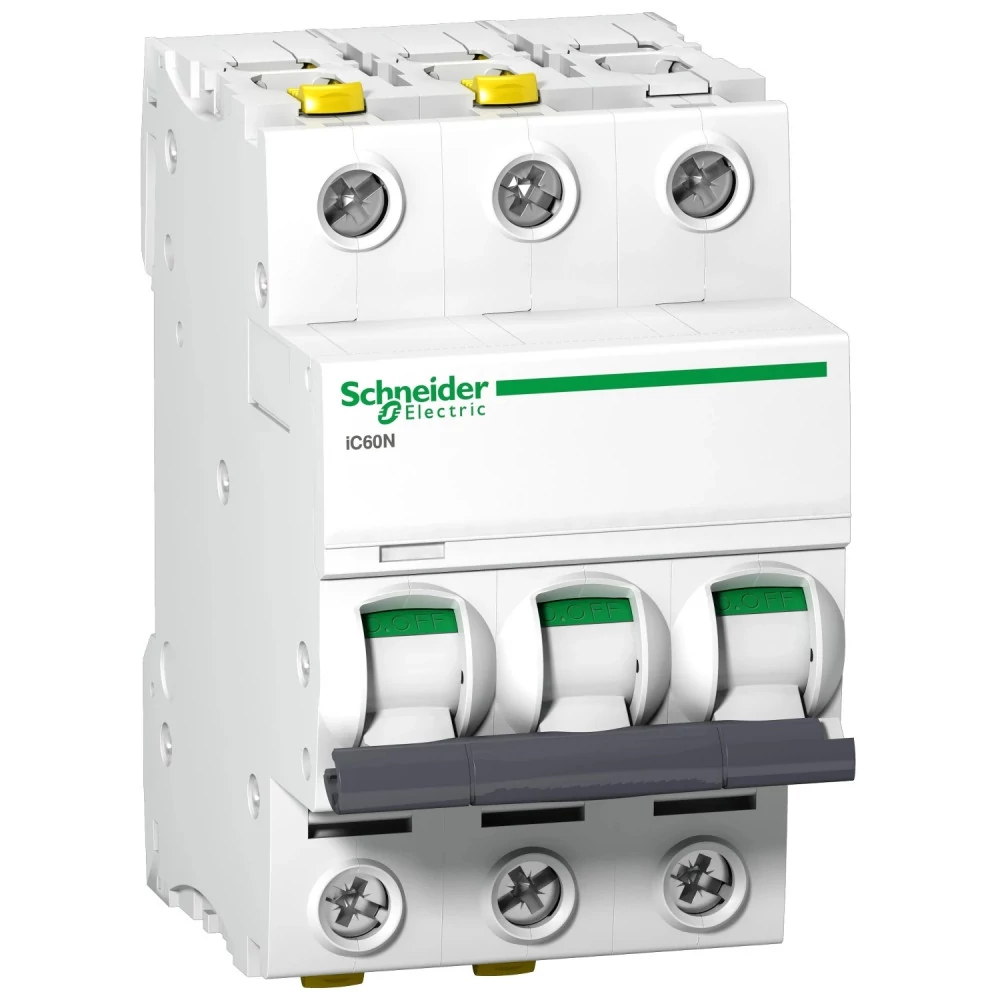

SCHNEIDER ELECTRIC ACTI9 iC60N kismegszakító, 3P, C, 50A (A9F04350)

Műszaki adatok:

• Névleges szigetelési feszültség [Ui]:
  • 500V/AC 50/60Hz megfelel EN 60947-3
  • 500V/AC 50/60Hz megfelel IEC 60947-2
• Névleges lökő-feszültség állóság [Uimp]:
  • 6kV megfelel EN 60947-3
  • 6kV megfelel IEC 60947-2
• Hálózati frekvencia: 50/60Hz
• Névleges áramerősség: 50A
• Pólusok száma: 3P
• Hálózat típusa: DC, AC
• Kioldóegység technológia: termikus-mágneses
• Görbe: C
• Megszakítási kapacitás:
  • 6000A Icn - 400V/AC 50/60Hz megfelel EN/IEC 60898-1
  • 36 kA Icu - 12...15V/AC 50/60Hz megfelel EN/IEC 60947-3
  • 10 kA Icu - <= 180V/DC megfelel EN/IEC 60947-3
  • 10 kA Icu - 380...415V/AC 50/60Hz megfelel EN/IEC 60947-3
  • 20 kA Icu - 220...240V/AC 50/60Hz megfelel EN/IEC 60947-3
  • 6 kA Icu - 440V/AC 50/60Hz megfelel EN/IEC 60947-3
• Felhasználási kategória:
  • AC megfelel EN 60924
  • AC megfelel IEC 60898-1
• Alkalmasság leválasztásra:
  • Igen megfelel EN 60924
  • Igen megfelel EN 60947-3
  • Igen megfelel IEC 60898-1
  • Igen megfelel IEC 60947-2
• Mágneses kioldási korlát: 8 x In +/- 20%
• Névleges üzemi zárlati megszakítóképesség [Ics]:
  • 15 kA 75% megfelel EN 60947-3: 220...240V/AC 50/60Hz
  • 7,5 kA 75% megfelel EN 60947-3: 380...415V/AC 50/60Hz
  • 4,5 kA 75% megfelel EN 60947-3: 440V/AC 50/60Hz
  • 15 kA 75% megfelel IEC 60947-2: 220...240V/AC 50/60Hz
  • 7,5 kA 75% megfelel IEC 60947-2: 380...415V/AC 50/60Hz
  • 4,5 kA 75% megfelel IEC 60947-2: 440V/AC 50/60Hz
  • 27 kA 75% megfelel IEC 60947-2: 12...15V/AC 50/60Hz
  • 27 kA 75% megfelel EN 60947-3: 12...15V/AC 50/60Hz
  • 6000A 100% megfelel EN 60924: 400V/AC 50/60Hz
  • 6000A 100% megfelel IEC 60898-1: 400V/AC 50/60Hz
  • 10 kA 100% megfelel IEC 60947-2. 125...180V/DC
  • 10 kA 100% megfelel EN 60947-3: 125...180V/DC
• Korlátozási osztály:
  • 3 (megfelel EN 60924)
  • 3 (megfelel IEC 60898-1)
• Érintkező helyzetjelző: igen
• Vezérlő típusa: kapcsoló
• Helyi jelzés: szétkapcsolásjelző
• Rögzítés: DIN sín
• 9 mm-es osztások: 6
• Mechanikai tartósság: 20000 ciklus
• Elektromos élettartam: 10000 ciklus
• Csatlakozás típusa:
  • Kettős csatlakozó (felső vagy alsó): 1...35 mm² merev
  • Kettős csatlakozó (felső vagy alsó): 1...25 mm² rugalmas
• Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
• Meghúzási nyomaték: 3,5 N.m felső vagy alsó
• Szivárgóáram-védelem: különálló blokk
• IP védettségi fok:
  • IP20 az MSZ EN 60529 szabványnak megfelelően
  • IP20 az EN 60529-91 + E:93 szabványnak megfelelően
• Szennyezettségi fok: 3
• Túlfeszültség kategória: IV
• Tropikalizáció: 2
• Relatív páratartalom: 95% -55°C
• Működéshez szükséges környezeti levegő hőmérséklete: -35...70°C
• Környezeti levegő hőmérséklete a tároláshoz: -40...85 C
• Szabványok: EN 60947-3, EN 60924, IEC 60898-1, IEC 60947-2
• Méret: 91 x 54 x 78,5 mm
• Súly: 375g
• Szín: fehér
