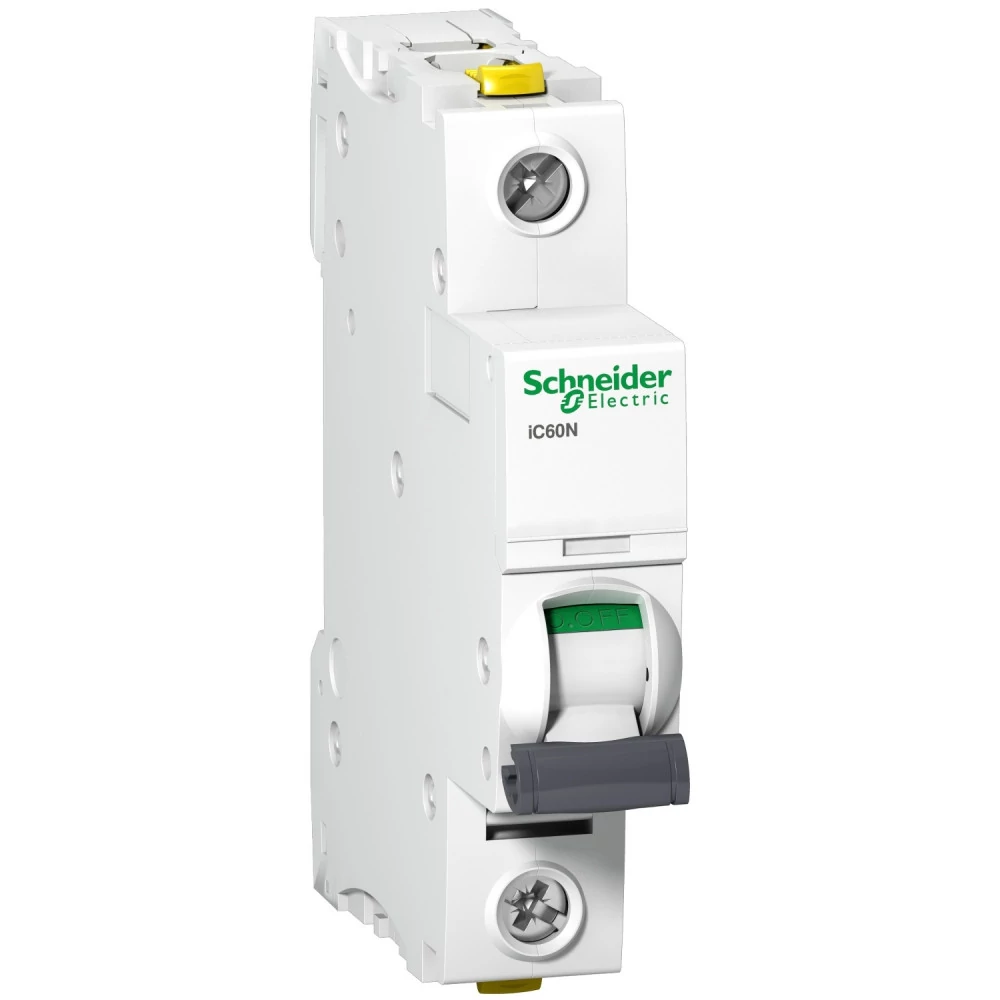

SCHNEIDER ELECTRIC ACTI9 iC60N kismegszakító, 1P, C, 6A (A9F04106)

Műszaki adatok:

• Névleges szigetelési feszültség [Ui]:
  • 500V/AC 50/60Hz (megfelel EN 60947-3)
  • 500V/AC 50/60Hz (megfelel IEC 60947-2)
• Névleges lökő-feszültség állóság [Uimp]:
  • 6 kV (megfelel EN 60947-3)
  • 6 kV (megfelel IEC 60947-2)
• Hálózati frekvencia: 50/60Hz
• Névleges áramerősség: 6A
• Pólusok megnevezése: 1P
• Hálózat típusa: AC, DC
• Kioldóegység technológia: termikus-mágneses
• Görbe: C
• Megszakítási kapacitás:
  • 6000A Icn - 230V/AC 50/60Hz (megfelel EN/IEC 60898-1)
  • 10 kA Icu - <= 72V/DC megfelel (EN/IEC 60947-3)
  • 15 kA Icu - 12...60V/DC megfelel (EN/IEC 60947-3)
  • 10 kA Icu - 220...240V/AC 50/60Hz megfelel (EN/IEC 60947-3)
  • 36 kA Icu - 12...60V/AC 50/60Hz megfelel (EN/IEC 60947-3)
  • 20 kA Icu - 100...133V/AC 50/60Hz megfelel (EN/IEC 60947-3)
• Felhasználási kategória:
  • AC (megfelel EN 60924)
  • AC (megfelel IEC 60898-1)
• Alkalmasság leválasztásra:
  • Igen (megfelel EN 60924)
  • Igen (megfelel EN 60947-3)
  • Igen (megfelel IEC 60898-1)
  • Igen (megfelel IEC 60947-2)
• Mágneses kioldási korlát: 8 x In +/- 20%
• Névleges üzemi zárlati megszakítóképesség [Ics]:
  • 27 kA 75% (megfelel EN 60947-3): 12...60V/AC 50/60Hz
  • 7,5 kA 75% (megfelel EN 60947-3): 220...240V/AC 50/60Hz
  • 27 kA 75% (megfelel IEC 60947-2): 12...60V/AC 50/60Hz
  • 7,5 kA 75% (megfelel IEC 60947-2): 220...240V/AC 50/60Hz
  • 15 kA 75% (megfelel IEC 60947-2): 100...133V/AC 50/60Hz
  • 15 kA 75% (megfelel EN 60947-3): 100...133V/AC 50/60Hz
  • 6000A 100% (megfelel EN 60924): 230V/AC 50/60Hz
  • 6000A 100% (megfelel IEC 60898-1): 230V/AC 50/60Hz
  • 10 kA 100% (megfelel EN 60947-3): 72V/DC
  • 10 kA 100% (megfelel IEC 60947-2): 72V/DC
  • 15 kA 100% (megfelel EN 60947-3): 12...60V/DC
  • 15 kA 100% (megfelel IEC 60947-2): 12...60V/DC
• Korlátozási osztály:
  • 3 (megfelel EN 60924)
  • 3 (megfelel IEC 60898-1)
• Érintkező helyzetjelző: igen
• Vezérlő típusa: kapcsoló
• Helyi jelzés: szétkapcsolásjelző
• Rögzítés: DIN sín
• 9 mm-es osztások: 2
• Mechanikai tartósság: 20000 ciklus
• Elektromos élettartam: 10000 ciklus
• Csatlakozás típusa:
  • Kettős csatlakozó (felső vagy alsó): 1...25 mm² merev
  • Kettős csatlakozó (felső vagy alsó): 1...16 mm² rugalmas
• Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
• Meghúzási nyomaték: 2 N.m felső vagy alsó
• Szivárgóáram-védelem: nincs
• IP védettség:
  • IP20 (az MSZ EN 60529 szabványnak megfelelően)
  • IP20 (az EN 60529-91 + E:93 szabványnak megfelelően)
• Szennyezettségi fok: 3
• Túlfeszültség kategória: IV
• Tropikalizáció: 2
• Relatív páratartalom: 95% - 55°C
• Működéshez szükséges környezeti levegő hőmérséklete: -35...70°C
• Környezeti levegő hőmérséklete a tároláshoz: -40...85°C
• Szabványok: EN 60947-3, EN 60924, IEC 60898-1, IEC 60947-2
• Méret: 91 x 18 x 78,5 mm
• Súly: 125g
• Szín: fehér
