Leírás

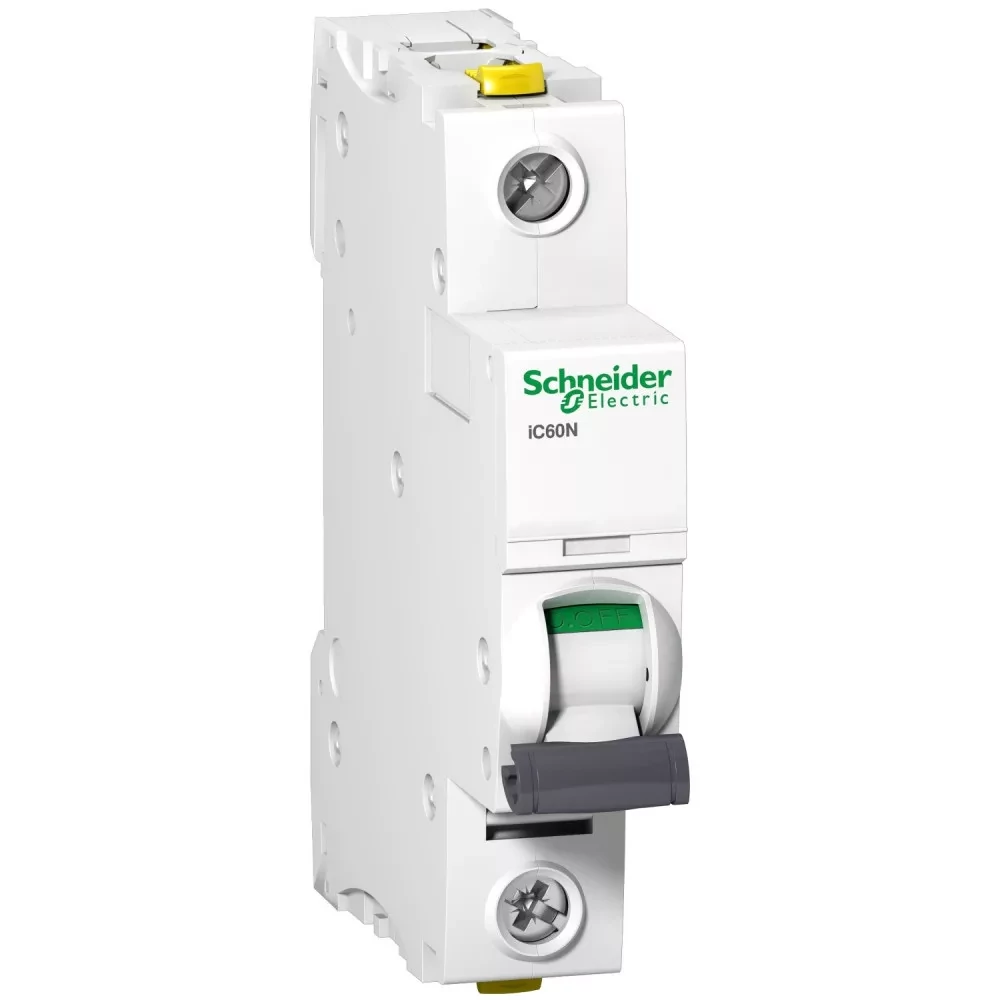

SCHNEIDER ELECTRIC ACTI9 iC60N kismegszakító, 1P, C, 4A (A9F04104)
Műszaki adatok:
- Névleges szigetelési feszültség [Ui]:
- 500V/AC 50/60Hz (megfelel EN 60947-3)
- 500V/AC 50/60Hz (megfelel IEC 60947-2)
- Névleges lökő-feszültség állóság [Uimp]:
- 6 kV (megfelel EN 60947-3)
- 6 kV (megfelel IEC 60947-2)
- Hálózati frekvencia: 50/60Hz
- Névleges áramerősség: 4A
- Hálózat típusa: DC, AC
- Pólusok: 1P
- Kioldóegység technológia: termikus-mágneses
- Görbe: C
- Megszakítási kapacitás:
- 6000A Icn - 230V/AC 50/60Hz (megfelel EN/IEC 60898-1)
- 50 kA Icu - 12...60V/AC 50/60Hz (megfelel EN/IEC 60947-3)
- 50 kA Icu - 220...240V/AC 50/60Hz (megfelel EN/IEC 60947-3)
- 50 kA Icu - 100...133V/AC 50/60Hz (megfelel EN/IEC 60947-3)
- 10 kA Icu - <= 72V/DC (megfelel EN/IEC 60947-3)
- 15 kA Icu - 12...60V/DC (megfelel EN/IEC 60947-3)
- Felhasználási kategória:
- AC (megfelel EN 60924)
- AC (megfelel IEC 60898-1)
- Alkalmasság leválasztásra:
- Igen (megfelel EN 60924)
- Igen (megfelel EN 60947-3)
- Igen (megfelel IEC 60898-1)
- Igen (megfelel IEC 60947-2)
- Mágneses kioldási korlát: 8 x In +/- 20%
- Névleges üzemi zárlati megszakítóképesség [Ics]:
- 50 kA 100% (megfelel EN 60947-3): 12...60V/AC 50/60Hz
- 50 kA 100% (megfelel EN 60947-3): 220...240V/AC 50/60Hz
- 50 kA 100% (megfelel IEC 60947-2): 12...60V/AC 50/60Hz
- 50 kA 100% (megfelel IEC 60947-2): 220...240V/AC 50/60Hz
- 50 kA 100% (megfelel IEC 60947-2): 100...133V/AC 50/60Hz
- 50 kA 100% (megfelel EN 60947-3): 100...133V/AC 50/60Hz
- 6000A 100% (megfelel EN 60924): 230V/AC 50/60Hz
- 6000A 100% (megfelel IEC 60898-1): 230V/AC 50/60Hz
- 10 kA 100% (megfelel EN 60947-3): 72V/DC
- 10 kA 100% (megfelel IEC 60947-2): 72V/DC
- 15 kA 100% (megfelel EN 60947-3): 12...60V/DC
- 15 kA 100% (megfelel IEC 60947-2): 12...60V/DC
- Korlátozási osztály:
- 3 (megfelel EN 60924)
- 3 (megfelel IEC 60898-1)
- Érintkező helyzetjelző: igen
- Vezérlő típusa: kapcsoló
- Helyi jelzés: szétkapcsolásjelző
- Rögzítés: DIN sín
- 9 mm-es osztások: 2
- Mechanikai tartósság: 20000 ciklus
- Elektromos élettartam: 10000 ciklus
- Csatlakozás típusa:
- Kettős csatlakozó (felső vagy alsó): 1...25 mm2 merev
- Kettős csatlakozó (felső vagy alsó): 1...16 mm2 rugalmas
- Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
- Meghúzási nyomaték: 2 N.m felső vagy alsó
- Szivárgóáram-védelem: nincs
- IP védettség:
- IP20 (az MSZ EN 60529 szabványnak megfelelően)
- IP20 (az EN 60529-91 + E:93 szabványnak megfelelően)
- Szennyezettségi fok: 3
- Túlfeszültség kategória: IV
- Tropikalizáció: 2
- Relatív páratartalom: 95% -55°C
- Működéshez szükséges környezeti levegő hőmérséklete: -35...70°C
- Környezeti levegő hőmérséklete a tároláshoz: -40...85°C
- Szabványok: IEC 60898-1, EN 60924, IEC 60947-2, EN 60947-3
- Méret: 91 x 18 x 78,5 mm
- Súly: 125g
- Szín: fehér
