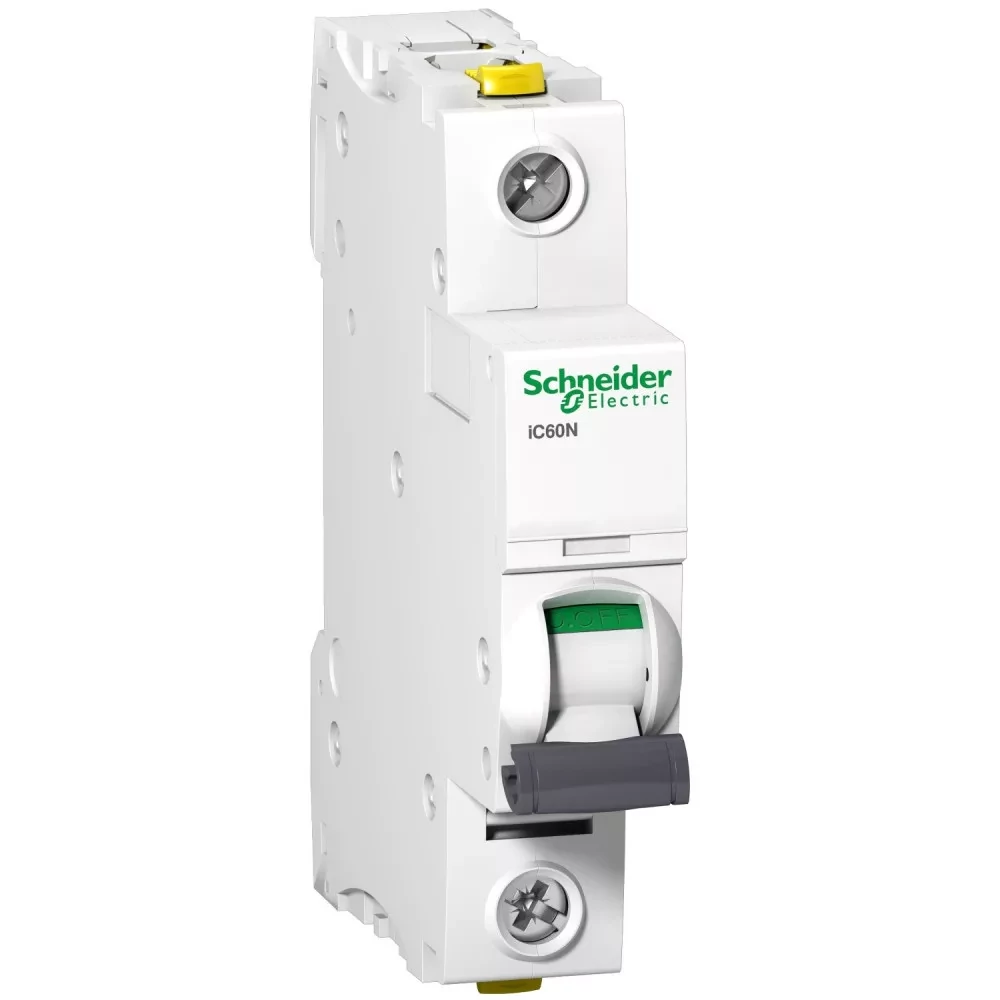

SCHNEIDER ELECTRIC ACTI9 iC60N kismegszakító, 1P, C, 32A (A9F04132)

Műszaki adatok:

• Névleges szigetelési feszültség [Ui]: 500V/AC 50/60Hz (megfelel EN 60947-3, IEC 60947-2 szabványoknak)
• Névleges lökő-feszültség állóság [Uimp]: 6 kV (megfelel EN 60947-3, IEC 60947-2 szabványoknak)
• Hálózati frekvencia: 50/60Hz
• Névleges áramerősség: 32A
• Hálózat típusa: AC, DC
• Pólusok: 1P
• Kioldóegység technológia: termikus-mágneses
• Görbe: C
• Megszakítási kapacitás:
  • 6000A Icn - 230V/AC 50/60Hz (megfelel EN/IEC 60898-1 szabványnak)
  • 10 kA Icu - <= 72V/DC (megfelel EN/IEC 60947-3 szabványnak)
  • 15 kA Icu - 12...60V/DC (megfelel EN/IEC 60947-3 szabványnak)
  • 10 kA Icu - 220...240V/AC 50/60Hz (megfelel EN/IEC 60947-3 szabványnak)
  • 36 kA Icu - 12...60V/AC 50/60Hz (megfelel EN/IEC 60947-3 szabványnak)
  • 20 kA Icu - 100...133V/AC 50/60Hz (megfelel EN/IEC 60947-3 szabványnak)
• Felhasználási kategória: AC (megfelel EN 60924, IEC 60898-1 szabványoknak)
• Alkalmasság leválasztásra: igen (megfelel EN 60924, EN 60947-3, IEC 60898-1, IEC 60947-2 szabványoknak)
• Mágneses kioldási korlát: 8 x In +/- 20%
• Névleges üzemi zárlati megszakítóképesség [Ics]:
  • 27 kA 75% (megfelel EN 60947-3 szabványnak): 12...60V/AC 50/60Hz
  • 7,5 kA 75% (megfelel EN 60947-3 szabványnak): 220...240V/AC 50/60Hz
  • 27 kA 75% (megfelel IEC 60947-2 szabványnak): 12...60V/AC 50/60Hz
  • 7,5 kA 75% (megfelel IEC 60947-2 szabványnak): 220...240V/AC 50/60Hz
  • 15 kA 75% (megfelel IEC 60947-2 szabványnak): 100...133V/AC 50/60Hz
  • 15 kA 75% (megfelel EN 60947-3 szabványnak): 100...133V/AC 50/60Hz
  • 6000A 100% (megfelel EN 60924 szabványnak): 230V/AC 50/60Hz
  • 6000A 100% (megfelel IEC 60898-1 szabványnak): 230V/AC 50/60Hz
  • 10 kA 100% (megfelel EN 60947-3 szabványnak): 72V/DC
  • 10 kA 100% (megfelel IEC 60947-2 szabványnak): 72V/DC
  • 15 kA 100% (megfelel EN 60947-3 szabványnak): 12...60V/DC
  • 15 kA 100% (megfelel IEC 60947-2 szabványnak): 12...60V/DC
• Korlátozási osztály: 3 (megfelel EN 60924, IEC 60898-1 szabványoknak)
• Érintkező helyzetjelző: igen
• Vezérlő típusa: kapcsoló
• Helyi jelzés: szétkapcsolásjelző
• Rögzítés: DIN sín
• 9 mm-es osztások: 2
• Mechanikai tartósság: 20000 ciklus
• Elektromos élettartam: 10000 ciklus
• Csatlakozás típusa:
  • Kettős csatlakozó (felső vagy alsó): 1...35 mm² merev
  • Kettős csatlakozó (felső vagy alsó): 1...25 mm^² rugalmas
• Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
• Meghúzási nyomaték: 3,5 N.m felső vagy alsó
• Szivárgóáram-védelem: nincs
• IP védettség: IP20 (az MSZ EN 60529, EN 60529-91 + E:93 szabványoknak megfelelően)
• Szennyezettségi fok: 3
• Túlfeszültség kategória: IV
• Tropikalizáció: 2
• Relatív páratartalom: 95% -55°C
• Működéshez szükséges környezeti levegő hőmérséklete: -35...70°C
• Környezeti levegő hőmérséklete a tároláshoz: -40...85°C
• Szabványok:
  • IEC 60947-2
  • IEC 60898-1
  • EN 60924
  • EN 60947-3
• Méret: 91 x 18 x 78,5 mm
• Súly: 125g
• Szín: fehér
