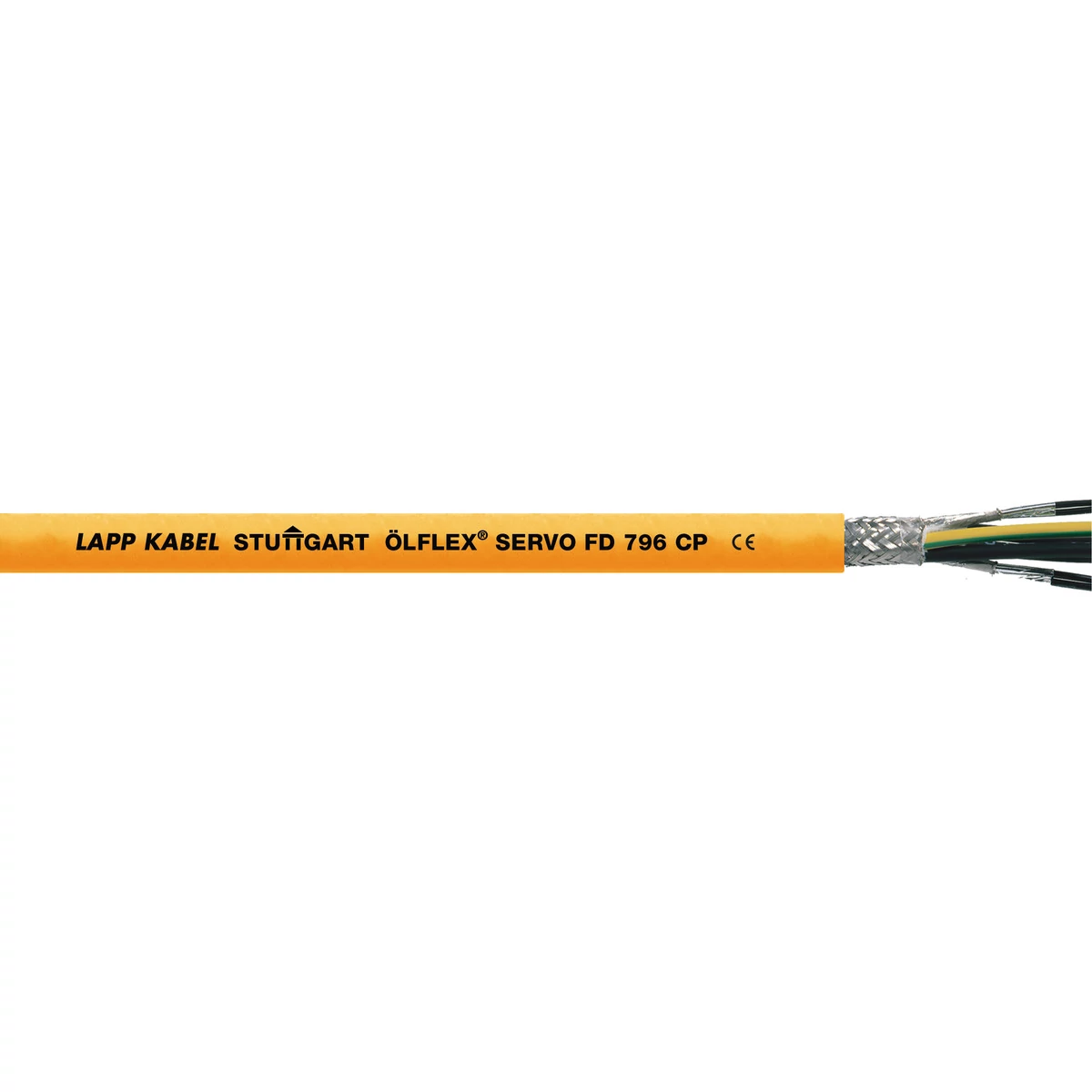

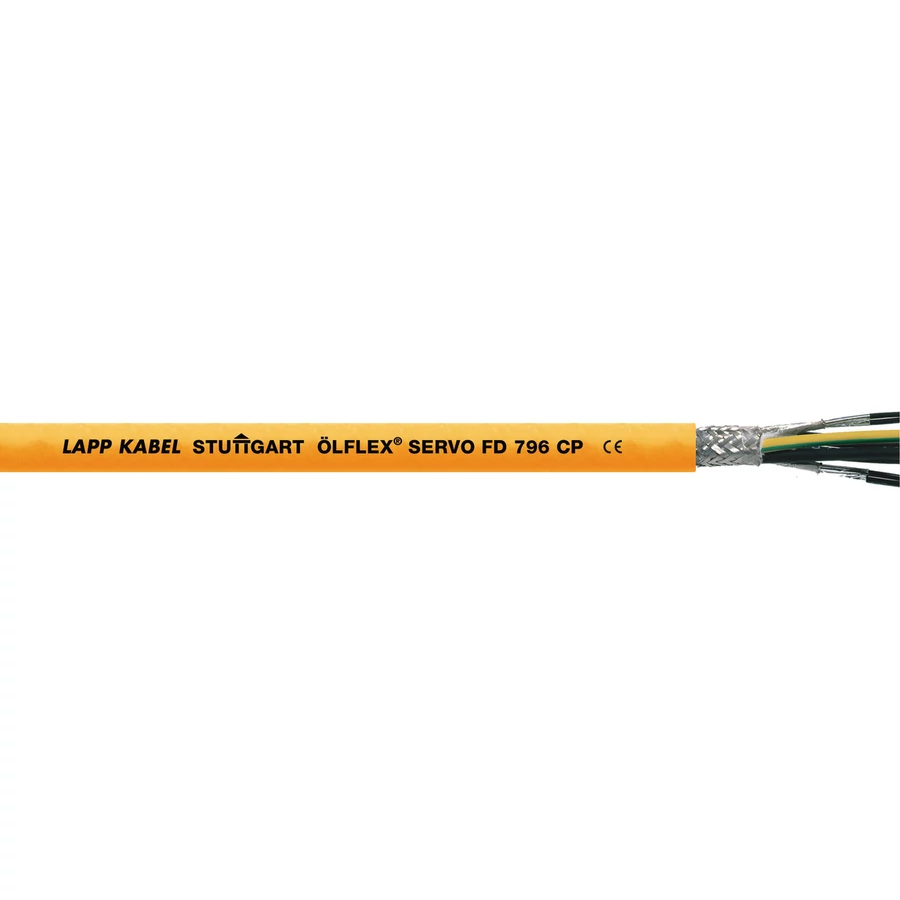

Lapp Kabel ÖLFLEX® SERVO FD 796 CP Szervokábel, 4G 50 mm2, (4x50) U0/U: 0,6 / 1 kV, PUR, árnyékolt (0027958)

Termékinformáció:

Előnyök:

• Kompatibilis neves gyártók szervohajtásaival.
• Hosszú élettartamú energialáncos használat hosszú menettávolságok vagy nagy gyorsulások esetén (LAPP "Extended Line" teljesítményosztály).
• Különösen időjárásálló, szélesebb hőmérséklettartományban használható.
• Különösen ellenáll az olaj- és fúrófolyadékokkal szemben, így ideális rideg környezetekhez.
• Alacsony kapacitású érszigetelés hosszú átviteli utakhoz.
• Ideális védelem az elektromágneses zavarokkal szemben a magas lefedettségi fokú rézárnyékolású fonatnak köszönhetően.
• A műszaki adatoknak megfelelő UL-/CSA-tanúsítás lehetővé teszi a terméknek az észak-amerikai térségben történő használatát.
• A többszöri tanúsítással rendelkező kábel univerzális használatot tesz lehetővé, csökkenti a részek sokféleségét, és így megtakarításokat biztosít a logisztika területén.

Alkalmazás:

• Frekvencia-átalakító és szervomotor közötti csatlakozáshoz.
• A kábel szerkezete rendkívül rugalmas, állandó mozgású használatot tesz lehetővé mozgó géprészekben és energialáncban.
• Száraz, nedves, és különösen durva és olajos környezetben használható.
• A PUR-külső köpeny ellenáll erős mechanikai terheléseknek.
• A PUR-külső köpeny ásványi olaj alapú kenőanyagokkal szemben érzéketlen, és sok esetben kémiailag ellenálló.
• Kültéri használatra alkalmas.
• -40°C-ig rugalmas használata lehetséges.

Megjegyzések:

• Energialáncban történő használat esetén tartsa be a T3 műszaki szerelési útmutatót
• Hajlítási ciklusok és használati paraméterek: kérjük, vegye figyelembe az A2-1 választó táblázatot

Műszaki adatok:

• Terméktípus: Szervokábel
• Súly: 2468 kg/km
• Rézszám: 2 115 kg/km
• Rézszám (lb): 14 210,7 lb/10,000 ft
• Teljesítményosztály: Extended-Line
• Névleges feszültség: U0/U: 0,6 / 1 kV AC rms szerint IEC
• Teljesítményvezetékek névleges feszültsége: U0/U: 0,6 / 1 kV AC rms szerint IEC
• Névleges feszültség: 1000 V AC rms szerint CSA AWM ; 1000 V AC rms szerint UL AWM
• Törpefeszültség: Nem
• Vizsgálati feszültség ér/ér: 4 kV
• Vezeték/árnyékolás vizsgálati feszültség: 4 kV
• Teljesítményvezeték vizsgálati feszültség: 4 kV
• Vezérlőerek vizsgálati feszültsége: 4 kV
• Áramterhelhetőség: VDE 0298-4
• Vezeték szám/méret: 4G50
• Névleges vezetékkeresztmetszet (mm2): 50 mm²
• Névleges vezetékkeresztmetszet (AWG): 1 AWG
• Vezeték anyaga: csupasz réz
• Vezeték felépítése: IEC 60228 6. osztály: extra finomhuzalú
• A védővezetékkel együtt: Igen
• Erek száma: 4
• 1. kábelelem: Leistungsader: 4G50
• Sodrat típusa: rétegsodrat
• Tekercselés sodraton keresztül: gyapjúburkolás
• Árnyékolt: Igen
• A teljes árnyékoló típusa: ónozott rézfonat
• Névleges külső átmérő: 33,4 mm
• Vezetékforma: kerek
• A vezetékszigetelés alapanyaga: polipropilén
• A vezetékszigetelés alapanyaga, rövid alak: PP
• Külső burkolat alapanyaga: poliuretán
• Külső burkolat alapanyaga, rövid alak: PUR
• Külső burkolat színe: narancs
• Külső burkolat színe RAL-színárnyalat: RAL 2003
• Érvezetékazonosítás: alfanumerikus

Terméktulajdonságok:

• Alkalmazási terület: Energialánc; rugalmas
• Folyamatos hajlításhoz: Igen
• Minimális hajlítási rádiusz, rögzített: 4 x külső átmérő
• Minimális hajlítási rádiusz mm-ben, rögzített: 133,6 mm
• Minimális hajlítási rádiusz, dinamikus folyamatos mozgás: 10 x külső átmérő
• Minimális hajlítási rádiusz mm-ben, dinamikus folyamatos mozgás: 334 mm
• Minimális hajlítási rádiusz, alkalmi mozgás: 10 x külső átmérő
• Minimális hajlítási rádiusz mm-ben, alkalmi mozgás: 334 mm
• Maximális hajlítási ciklusok: 10 000 000
• Maximális menettávolság: 100 m
• Maximális sebesség csúszó alkalmazásnál: 5 m/s
• Maximális önhordó sebesség: 10 m/s
• Maximális gyorsulás: 50 m/s²
• Lángálló: Igen
• UV-álló: Igen
• Időjárásálló: Igen
• Ózonálló: Igen
• Kémiailag ellenálló: Igen
• Hidrolízisálló: Igen
• Halogénmentes: Igen
• Olajálló: Igen
• LABS-mentes: Igen
• Alacsony kapacitású: Igen
• Tapadásmentes burkolatfelület: Igen

Tanúsítványok és szabványok:

• CE-jelöléssel: Igen
• UKCA jelölés: Igen
• EAC-tanúsítású: Igen
• UL-elismert: Igen
• UL-listázott: Nem
• cUR elismert: Igen
• cUL listás: Nem
• CSA-tanúsítású: Igen
• VDE-tanúsítású: Igen
