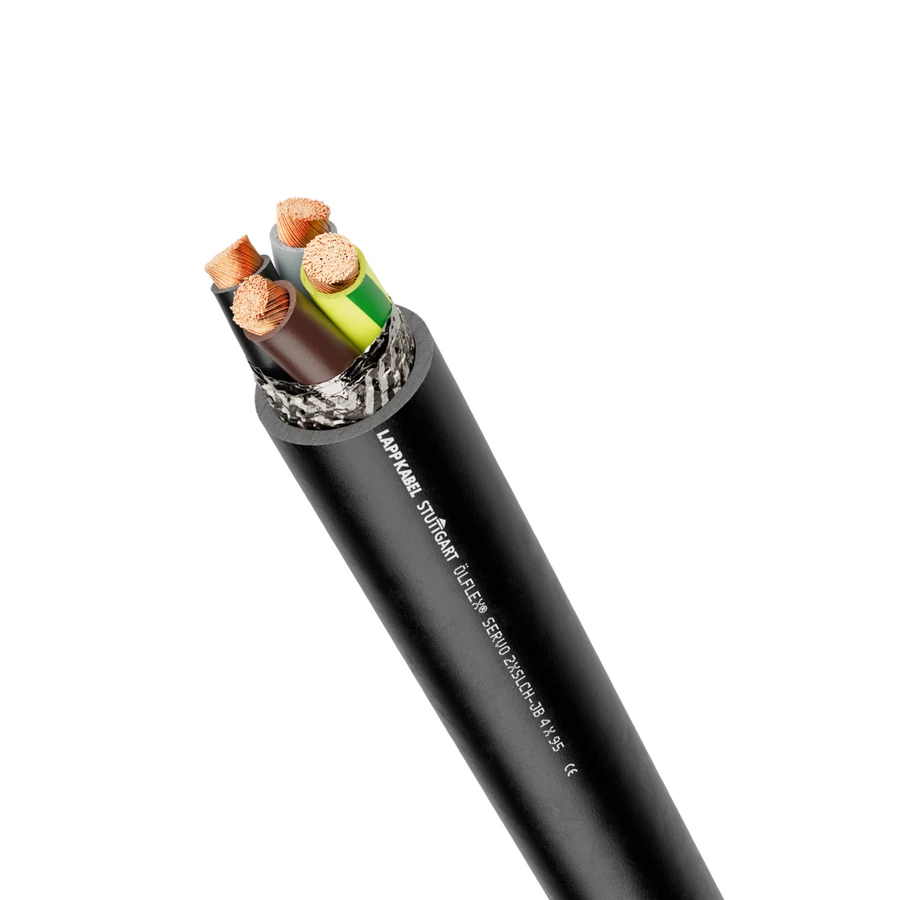

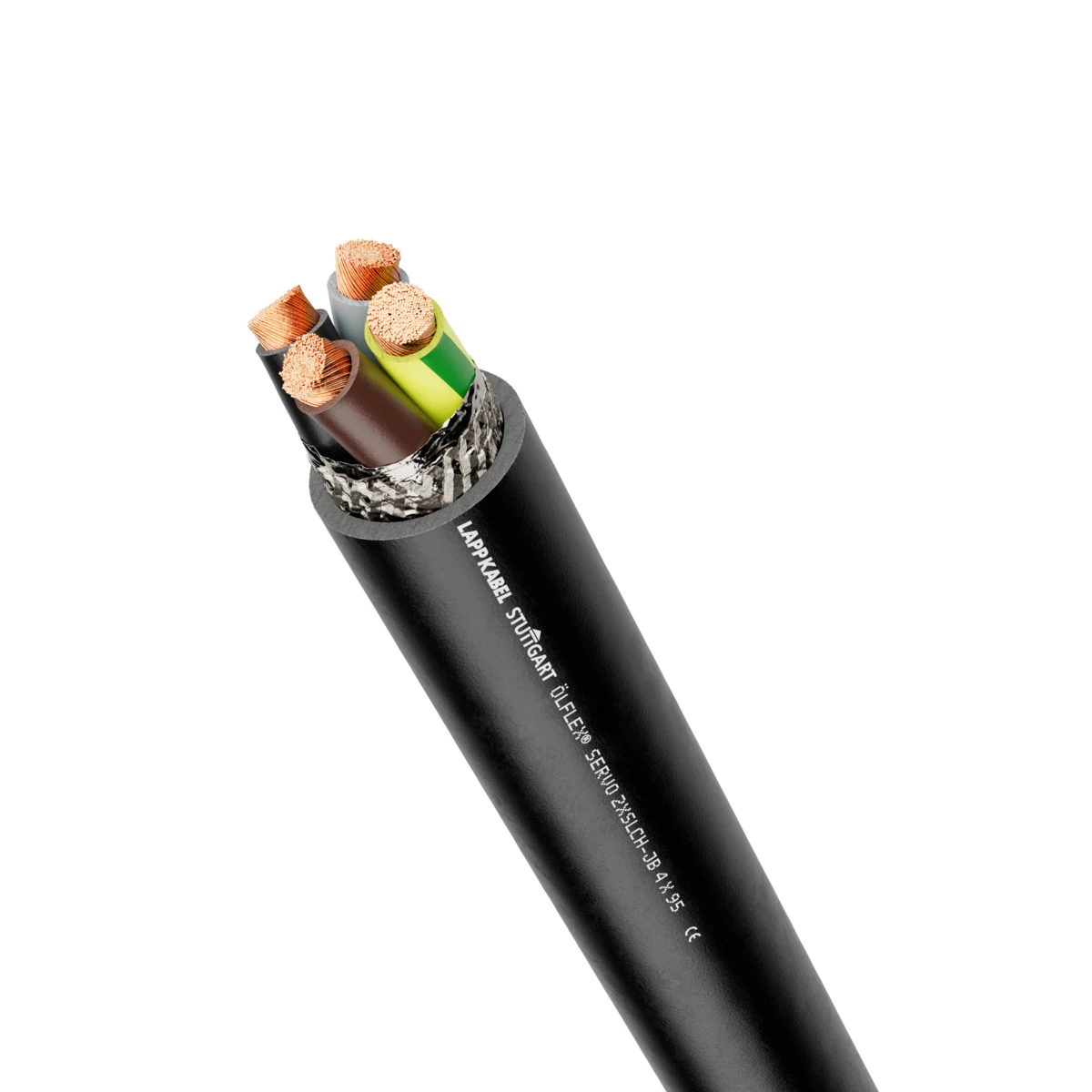

Lapp Kabel ÖLFLEX® SERVO 2XSLCH-JB Motorcsatlakozó kábel, 4G 50, (4x50) U0/U: 0,6 / 1 kV, HFFR, árnyékolt (1133508)

Termékinformáció:

Előnyök:

• Nagy elektromos hajtások energiaellátása lehetséges.
• A halogénmentes és rendkívül tűzálló anyagok csökkentik a tűz továbbterjedése, a magas füstsűrűség és a mérgező füstgázok kockázatát.
• Ideális védelem az elektromágneses zavarokkal szemben a magas lefedettségi fokú alumínium-kasírozású fóliából és rézárnyékolású fonatból álló kettős árnyékolásnak köszönhetően.
• Az alacsony kapacitású XLPE érszigetelés, kiemelkedő elektromos tulajdonságokkal, hosszú átviteli útvonalat tesz lehetővé.
• A földszimmetrikus kábelkialakítású és háromszoros védővezetékkel rendelkező változatokkal nagymértékben elkerülhető a káros áramok kialakulása a motorcsapágyon. A motorcsapágyak károsodásának csökkentése hozzájárul az elektromos motorok hosszú élettartamához.
• 4-vezetékes változatként és 3+3 földszimmetrikus változatként kapható.

Alkalmazás:

• Frekvencia-átalakító és motor közötti csatlakozáshoz.
• Fix telepítéshez és alkalmi mozgáshoz.
• Száraz, párás és nedves környezetben használható.
• Közepes mechanikai igénybevételre alkalmas.
• Kültéri használatra alkalmas, a hőmérséklettartomány figyelembevételével.

Műszaki adatok:

• Terméktípus: Motorcsatlakozó kábel
• Súly: 2950 kg/km
• Rézszám: 2 345 kg/km
• Rézszám (lb): 15 757,755 lb/10,000 ft
• Névleges feszültség: U0/U: 0,6 / 1 kV AC rms szerint IEC
• Vizsgálati feszültség ér/ér: 4 kV
• Vezeték/árnyékolás vizsgálati feszültség: 4 kV
• Áramterhelhetőség: VDE 0298-4
• Alacsony kapacitású motorkábel típus: 2XSLCH-JB
• Vezeték szám/méret: 4G50
• Névleges vezetékkeresztmetszet (mm2): 50 mm²
• Vezeték anyaga: csupasz réz
• Vezeték felépítése: IEC 60228 5. osztály: finomhuzal
• A védővezetékkel együtt: Igen
• Erek száma: 4
• 1. kábelelem: Leistungsader: 4G(50), Schirm: alukaschierte Kunststofffolie und verzinntes Kupfergeflecht
• Sodrat típusa: rétegsodrat
• Árnyékolt: Igen
• A teljes árnyékoló típusa: alumínium kasírozású műanyag fólia; ónozott rézfonat
• Névleges külső átmérő: 32,8 mm
• Vezetékforma: kerek
• A vezetékszigetelés alapanyaga: hálós polietilén
• A vezetékszigetelés alapanyaga, rövid alak: XLPE
• Külső burkolat alapanyaga: halogénmentes keverék
• Külső burkolat alapanyaga, rövid alak: HFFR
• Külső burkolat színe: fekete
• Külső burkolat színe RAL-színárnyalat: RAL 9005
• Érvezetékazonosítás: Színek
• Ér színkód: VDE 0293-308

Terméktulajdonságok:

• Alkalmazási terület: rugalmas; fix fektetés
• Minimális hajlítási rádiusz, rögzített: 4 x külső átmérő
• Minimális hajlítási rádiusz mm-ben, rögzített: 131,2 mm
• Minimális hajlítási rádiusz, alkalmi mozgás: 15 x külső átmérő
• Minimális hajlítási rádiusz mm-ben, alkalmi mozgás: 492 mm
• Hőmérséklet, rögzített: -40 °C -ig 90 °C
• Hőmérséklet, alkalmi mozgás: -15 °C -ig 90 °C
• Lángálló: Igen
• Égésállóság: IEC 60332-1-2; IEC 60332-3-24
• Kis füstgázsűrűség: IEC 61034-2
• Az égési gázok korrozivitása: IEC 60754-2
• UV-álló: Igen
• Halogénmentes: Igen
• Halogénmentesség: IEC 60754-1
• Olajálló: Nem
• LABS-mentes: Igen
• LABS-mentes eszerint: VDMA 24364-B2-L
• Alacsony kapacitású: Igen

Tanúsítványok és szabványok:

• CE-jelöléssel: Igen
• UKCA jelölés: Igen
• EAC-tanúsítású: Igen
• EAC tanúsítási szám: ЕАЭС RU С-DE.АЮ64.В.00091/19
• Tűzállóság UN/ECE-R118 szerint vizsgálva: Nem
