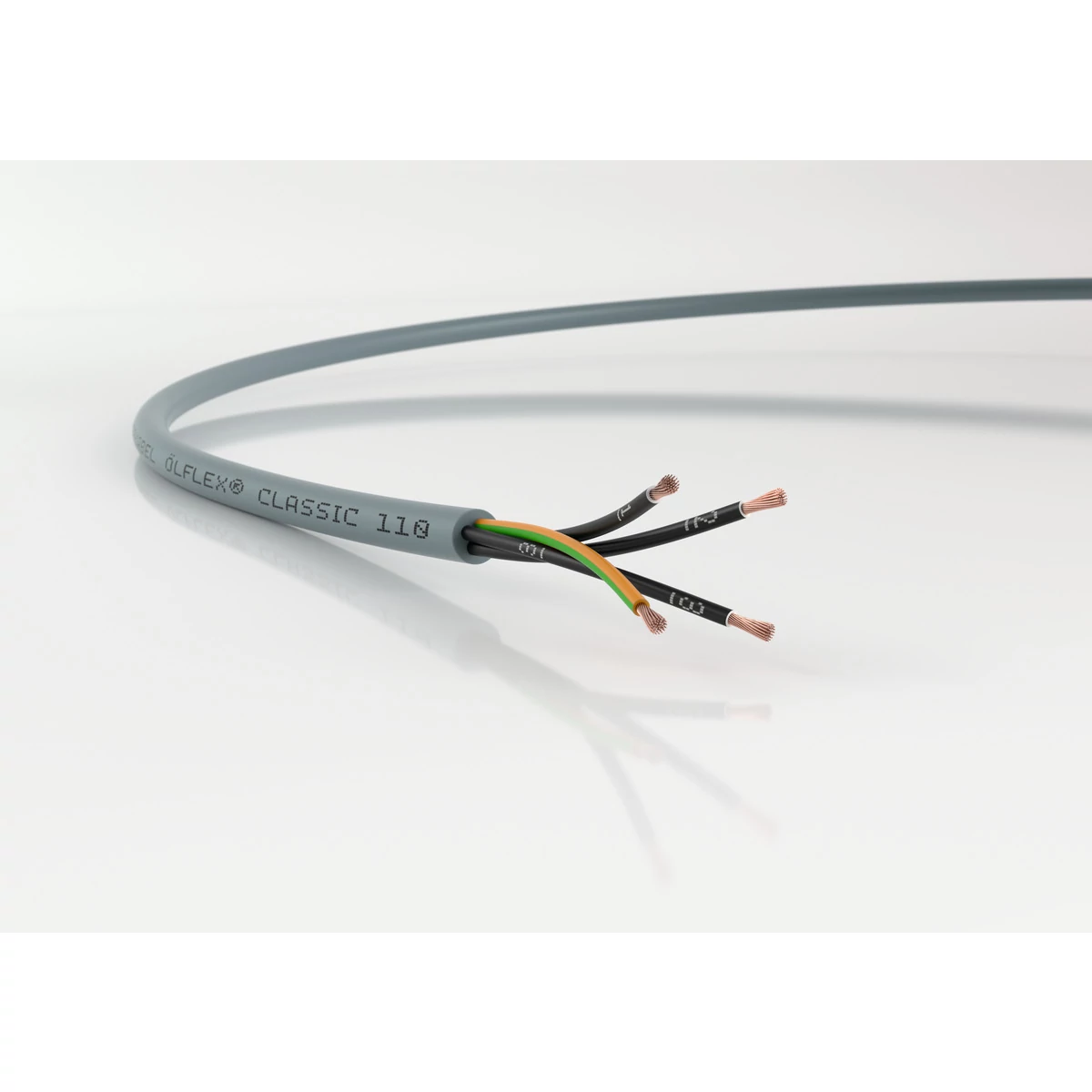

Lapp Kabel ÖLFLEX® CLASSIC 110 Vezérlőkábel 34G 1,5 mm2, (34x1,5) U0/U 300/500V, PVC (1119334)

Termékinformáció:

Előnyök:

• Helytakarékos a csökkent falvastagságnak köszönhetően.
• Nagy elektromos biztonság a 4000 V vizsgálati feszültségnek köszönhetően.
• Olajállóság a DIN EN 50290-2-22 (TM54) szerint.
• VDE-vizsgált minőség.
• Az ECOLAB® fertőtlenítő és tisztítószerekkel szembeni ellenőrzött ellenállás.
• A 305/2011/EU irányelv (BauPVO/CPR) szerinti osztályozott tűzvédelmi viselkedés.

Alkalmazás:

• Univerzálisan alkalmazható a gépen belüli és a berendezések közötti vezérlőáramkörök kábelezésére.
• Húzó igénybevétel nélküli fix telepítéshez és alkalmi mozgáshoz.
• A kábel szerkezete rugalmas, állandó mozgású használatot tesz lehetővé mozgó géprészekben és vonóláncban.
• A kábelfelépítés szélerőművekben torziós alkalmazásokhoz is alkalmas.
• Közepes mechanikai igénybevételre alkalmas.
• Száraz és nedves helyiségekben használható.
• -15°C-ig rugalmas használata lehetséges.
• A PVC-külső köpeny ellenáll a savakkal és lúgokkal szemben.

Műszaki adatok:

• Terméktípus: Vezérlőkábel
• Súly: 746 kg/km
• Rézszám: 490 kg/km
• Rézszám (lb): 3 292,3 lb/10,000 ft
• Névleges feszültség: U0/U: 300 / 500 V AC rms szerint IEC
• Vizsgálati feszültség: 4 kV
• Vezeték mérete: 34G1.5
• Névleges vezetékkeresztmetszet (mm2): 1,5 mm²
• Vezeték anyaga: csupasz réz
• Vezeték felépítése: IEC 60228 5. osztály: finomhuzalú
• A védővezetékkel együtt: Igen
• Erek száma: 34
• Sodrat típusa: rétegsodrat
• Árnyékolt: Nem
• Vasalattal: Nem
• Névleges külső átmérő: 19,4 mm
• Vezetékforma: kerek
• A vezetékszigetelés alapanyaga: polivinil-klorid
• A vezetékszigetelés alapanyaga, rövid alak: PVC
• Külső burkolat alapanyaga: polivinil-klorid
• Külső burkolat alapanyaga, rövid alak: PVC
• Külső burkolat színe: szürke
• Érvezeték azonosítás: számok
• Ér színkód: VDE 0293-1, EN 50334

Terméktulajdonságok:

• Alkalmazási terület: rugalmas; fix fektetés; torzió
• Folyamatos hajlításhoz: Nem
• Torziós terheléshez: Igen
• Minimális hajlítási rádiusz, rögzített: 4 x külső átmérő
• Minimális hajlítási rádiusz mm-ben, rögzített: 77,6 mm
• Minimális hajlítási rádiusz, alkalmi mozgás: 10 x külső átmérő
• Minimális hajlítási rádiusz mm-ben, alkalmi mozgás: 194 mm
• torzió: Ha +/- 150 °/m és min. 5 °C legfeljebb 5000 Torziós ciklusok; Ha +/- 150 °/m és min. -20 °C legfeljebb 2000 Torziós ciklusok
• Hőmérséklet, rögzített: -40 °C -ig 80 °C
• Hőmérséklet, alkalmi mozgás: -15 °C -ig 70 °C
• Hőmérséklet, dinamikus folyamatos mozgás: -5 °C -ig 70 °C
• Lángálló: Igen
• Égésállóság: IEC 60332-1-2
• UV-álló: Nem
• Kémiailag ellenálló: Igen
• Halogénmentes: Nem
• Olajálló: Igen
• Olajálló: EN 50290-2-22: TM 54
• PWIS-mentes: Igen
• LABS-mentes eszerint: VDMA 24364-B2-L

Tanúsítványok és szabványok:

• CE-jelöléssel: Igen
• UKCA jelölés: Igen
• EAC-tanúsítású: Igen
• EAC tanúsítási szám: ЕАЭС N RU Д-DE.АЮ64.В.00130/20
• VDE-tanúsítású: Igen
• VDE regisztrációs szám: 7030
• DNV/GL tanúsítású: Nem
• CPR tűzveszélyességi osztály: Eca
• Tűzállóság UN/ECE-R118 szerint vizsgálva: Nem
• Ecolab tanúsítású: Igen
