Kábelcsatorna típusok - Melyiket válaszd falra, padlóra és kültérre?
Az elektromos hálózatok, informatikai rendszerek és okosotthon-eszközök rohamos terjedésével otthonainkban és munkahelyeinken egyre több vezeték fut a falakon, a padlón vagy éppen a kertben. A szabadon lógó vezetékek nemcsak esztétikailag rontják a tér élményét, de komoly balesetvédelmi és tűzvédelmi kockázatot is jelentenek. Tapasztalataim és számos sikeres kivitelezési projekt alapján állíthatom, hogy a szakszerű vezetékrendszerezés kulcsa a megfelelő kábelcsatorna kiválasztása. Egy jól megválasztott kábelcsatorna nem csupán elrejti a zavaró vezetékeket, hanem fizikai védelmet is biztosít számukra a külső behatásokkal szemben.
A piacon számtalan kábelcsatorna típus érhető el, de a döntés meghozatala előtt a legfontosabb szempont a felhasználás helye. Teljesen más fizikai és kémiai ellenállóképességgel kell rendelkeznie egy beltéri, gipszkartonra szánt elemnek, mint egy teraszon futó, folyamatos napsugárzásnak kitett rendszernek. Ebben a szakmai útmutatóban részletesen végigvesszük, milyen kritériumok alapján érdemes dönteni, és bemutatom azokat a teljesítménymutatókat, amelyek megkülönböztetik a minőségi megoldásokat az olcsó, de hosszú távon megbízhatatlan alternatíváktól.
Beltéri megoldások falra: Az öntapadós kábelcsatorna előnyei és hátrányai

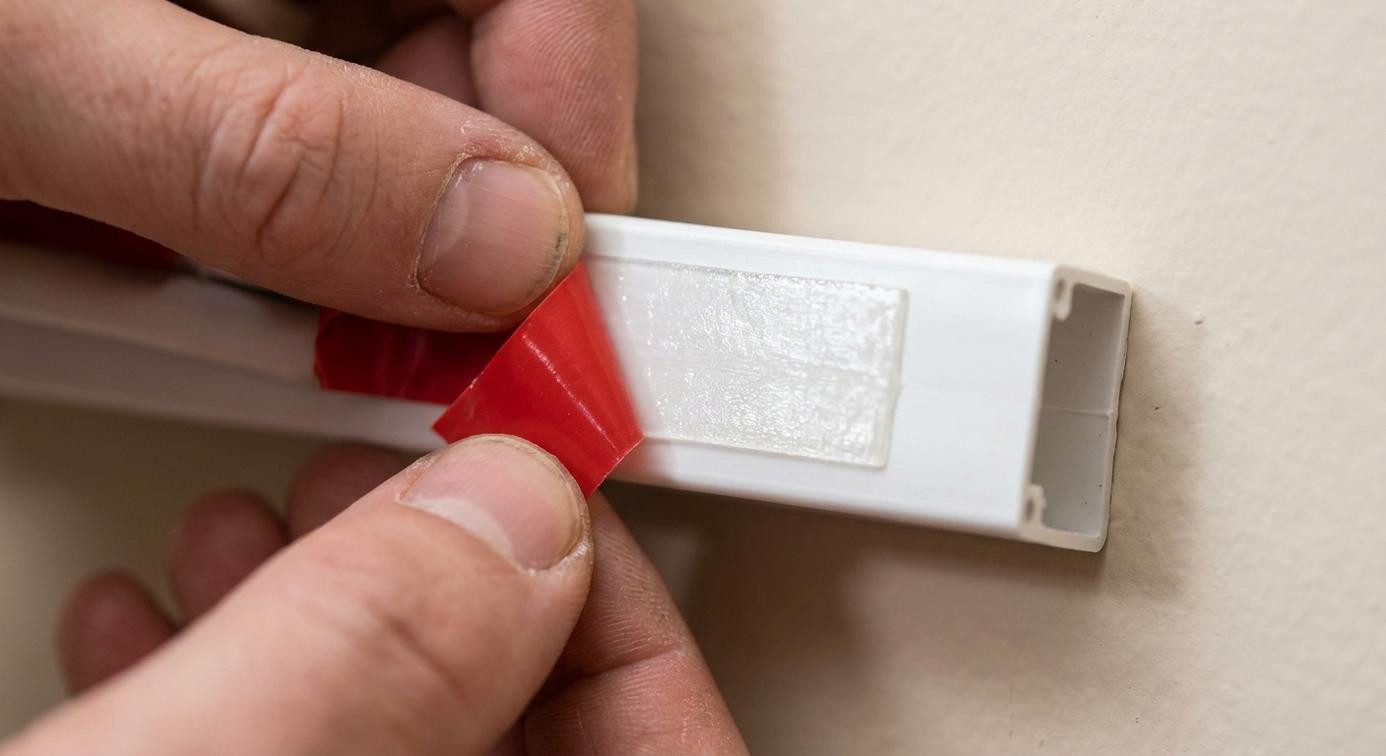

A beltéri falfelületeken történő vezetékelvezetés során a leggyakoribb elvárás a gyors és tiszta telepíthetőség. Fúrás és porosodás nélkül a legpraktikusabb választás az öntapadós kábelcsatorna. Ez a kábelcsatorna típus gyárilag egy erős, kétoldalas ragasztószalaggal van ellátva a hátoldalán, ami azonnali rögzítést tesz lehetővé műanyag, üveg, bútorlap vagy sima falfelületeken.
Bár az öntapadós kábelcsatorna használata rendkívül kényelmes, a tartósság érdekében figyelembe kell venni néhány alapvető telepítési szabályt:
- Felület előkészítése: Az öntapadós kábelcsatorna ragasztórétege csak por- és zsírmentes felületen tapad megfelelően. Festett fal esetén, ha a festékréteg porlik vagy régi, a kábelcsatorna a festékkel együtt leválhat a súly hatására.
- Terhelhetőség: Tapasztalataim szerint az öntapadós kábelcsatorna ideális 1-3 vékonyabb kábel (például UTP, HDMI vagy vékony hangfalkábel) elvezetésére. Nehéz, vastag tápkábelekhez érdemes csavaros rögzítéssel is megerősíteni a profilt.
- Eltávolítás: Érdemes tudni, hogy a minőségi öntapadós kábelcsatorna ragasztója nagyon erős, így későbbi eltávolításakor sértheti a tapétát vagy a falfestést.

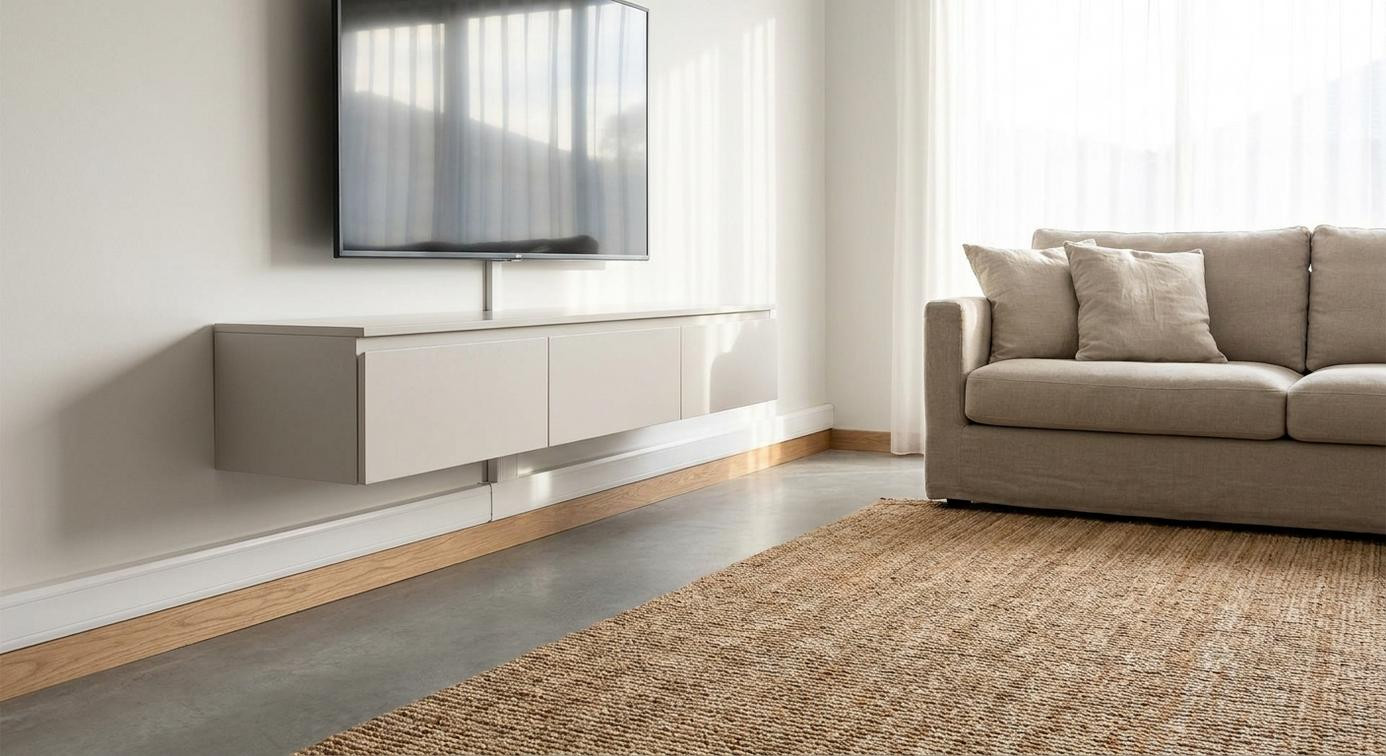

Ha a fal egyenetlen, vagy több, vastagabb vezetéket kell elrejteni, a hagyományos, tiplivel és csavarral rögzíthető kábelcsatorna a legbiztonságosabb döntés. A csavaros kábelcsatorna garantálja, hogy a rendszer évek múltán sem deformálódik vagy válik le a falról a kábelek feszülése miatt.
Lépésálló védelem: Kábelcsatorna a padlón
A padlón futó vezetékek elvezetése speciális kábelcsatorna profilt igényel. Egy hagyományos, szögletes kábelcsatorna a padlón botlásveszélyes, ráadásul rálépve könnyen megreped. Erre a célra a félköríves, taposóálló vagy lépésálló kábelcsatorna a tökéletes megoldás. Ezek a típusok robusztusabb, vastagabb falú műanyagból vagy alumíniumból készülnek, és kialakításuknak köszönhetően elosztják a rájuk nehezedő súlyt.
Irodákban vagy kiállítóterekben, ahol gyakori a gyalogos forgalom, az alumínium padló kábelcsatorna nyújtja a legmagasabb biztonságot. Otthoni környezetben, például a tévéállvány és a dohányzóasztal között, egy félköríves, padlóhoz színben passzoló (például faeres mintázatú) műanyag kábelcsatorna is tökéletesen megállja a helyét. Fontos, hogy a padló kábelcsatorna rögzítése stabil legyen; erre a célra a szilikonos ragasztás vagy a kétoldalas ragasztószalag nyújtja a legkevésbé roncsoló megoldást a burkolaton.
Kritikus döntési pont: A megfelelő kábelcsatorna méretek kiválasztása
A leggyakoribb hiba, amit a laikusok elkövetnek a tervezés során, a nem megfelelő kábelcsatorna méretek kiválasztása. Sokan hajlamosak pontosan akkora profilt venni, amibe éppen bepréselhető a jelenlegi kábelmennyiség. A szakmai protokoll azonban mást diktál. A kábelcsatorna méretek meghatározásakor az aranyszabály: a csatorna belső keresztmetszetének maximum 60-70%-át szabad kitölteni vezetékekkel.
Ennek több gyakorlati oka is van. Egyrészt az elektromos kábelek (főleg a tápkábelek) hőt termelnek, és a túlzsúfolt kábelcsatorna túlmelegedéshez vezethet, ami tűzveszélyes. Másrészt a szűk kábelcsatorna méretek megnehezítik a későbbi bővítést. Ha egy új okoseszközt vagy hálózati kábelt szeretnénk behúzni, egy eleve telezsúfolt rendszerben ez lehetetlen anélkül, hogy a fedlap lepattanna.
A piacon elérhető standard kábelcsatorna méretek a teljesség igénye nélkül:
- 10x10 mm és 15x15 mm: Ezek a legkisebb kábelcsatorna méretek, amelyek jellemzően 1-2 vékony kábel (pl. riasztó, telefon, egyetlen UTP kábel) számára ideálisak. Diszkrétek, szinte beleolvadnak a szegélylécbe.
- 20x20 mm és 25x16 mm: A leguniverzálisabb kábelcsatorna méretek otthoni felhasználásra. Kényelmesen elfér bennük egy elosztó vastag tápkábele, mellette 2-3 HDMI vagy adatkábel.
- 40x40 mm és 60x40 mm: Ipari vagy irodai kábelcsatorna méretek, vastag kábelkötegek, klímacsövek és bonyolultabb szerelvényezések elrejtéséhez. Ezekben gyakran találhatók belső elválasztó falak, hogy az erősáramú és a gyengeáramú kábelek fizikailag is elkülöníthetők legyenek, elkerülve a jelinferenciát.
A legextrémebb környezet: A kültéri kábelcsatorna
Amikor kilépünk az épület falain kívülre, a beltéri műanyag kábelcsatorna használata szigorúan ellenjavallt. A nap UV-sugárzása, a téli fagyok, a nyári forróság és a csapadék hetek alatt tönkreteszi a normál PVC-t: az anyag rideggé válik, megsárgul, majd a legkisebb fizikai behatásra is szilánkosra törik. Ide kizárólag a speciális kültéri kábelcsatorna telepíthető.
A kültéri kábelcsatorna több fontos tulajdonságban tér el beltéri társaitól. Anyagösszetétele UV-stabilizált, így ellenáll a közvetlen napfény roncsoló hatásának, és nem veszíti el rugalmasságát a hőingadozások során sem. Emellett a kültéri kábelcsatorna gyakran rendelkezik magasabb (IP) védelemmel a por és a fröccsenő víz ellen. Bizonyos esetekben, ha a mechanikai védelem is elsődleges szempont (például kocsibeállók mellett, falon kívül szerelve), a fém (acél vagy alumínium) kültéri kábelcsatorna, illetve a merev, vastagfalú lépésálló védőcső nyújtja a legmagasabb biztonsági szintet.
A kültéri kábelcsatorna szerelésekor kiemelten fontos a toldások és az illesztések vízmentesítése, valamint a csatorna megfelelő lejtésének kialakítása, hogy a kondenzvíz vagy a bejutó nedvesség könnyedén távozhasson a rendszerből, és ne okozzon zárlatot a kötődobozokban.
Összegzés: Hogyan válasszuk ki a tökéletes típust?
Összegezve az eddigieket, a tökéletes kábelcsatorna kiválasztása nem csupán esztétikai, hanem komoly biztonsági kérdés is. Beltérre, sima felületekre, kisebb kábelmennyiséghez bátran használható a gyorsan telepíthető öntapadós kábelcsatorna. Ha a vezetékek a padlón keresztezik a teret, kizárólag a félköríves, taposóálló padló kábelcsatorna jöhet szóba. A tervezésnél soha ne spóroljunk a térfogattal: a megfelelő kábelcsatorna méretek kiválasztása – a 60%-os telítettségi szabály alkalmazásával – garantálja a hűtést és a későbbi bővíthetőséget. Végül, de nem utolsósorban, az időjárás viszontagságainak kitett helyeken kizárólag a minősített, UV-álló kültéri kábelcsatorna garantálja az elektromos hálózat hosszú távú védelmét és az ingatlan biztonságát.
