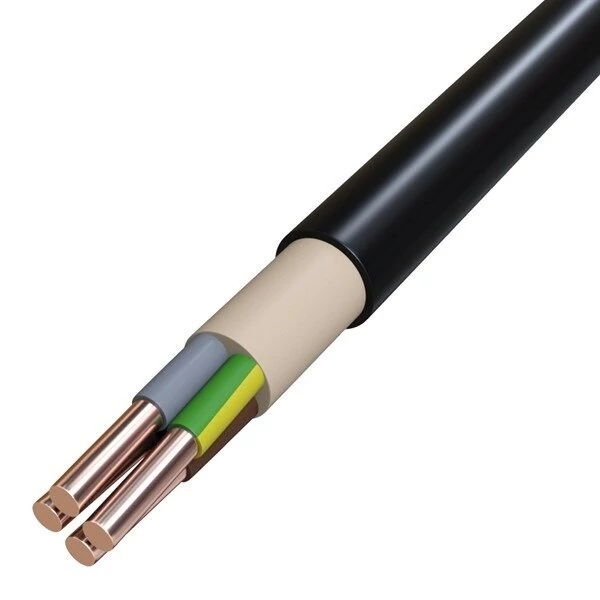

E-YY-J 4x 6 mm2 RE (0,6/1kV) (ring), Réz földkábel, tömör erű (20212146)

Kül- vagy beltérben, napsugárzástól védve ill. közvetlenül földbe, kábelcsatornába, védőcsőbe fektethető. Elosztó és jelző tápkábel statikus kültéri alkalmazásra (közvetlen UV-besugárzás elleni védelemmel), talajban, vízben, létesítményeken belül, kábelcsatornákban, betonban, olyan körülmények között, ahol nem várható nagyobb mechanikai terhelés, sem nagyobb szakítószilárdság. Használt villamos erőművekben, transzformátor állomásokban, ipari üzemekben, nagyvárosi hálózatokban és más villamos erőművekben, ugyanúgy, mint az ipari, forgalmi és hasonló jelzőberendezések csatlakoztatásához.

Alkalmazási terület:

• Industrielle Installationen
• Energia elosztás

Szabványok:

• ÖVE/ÖNORM E 8200-603
• EN 60332-1-2

Szerkezeti felépítés:

• Vezető anyaga: Réz
• Vezető felülete: Csupasz
• Ér azonosítás (HD 308S2 szerint): Igen
• Érszigetelés anyaga: Polyvinyl chloride (PVC)
• Külső köpeny anyaga: Polyvinyl chloride (PVC)
• Kábel alakja: Kerek

Műszaki paraméterek:

• Kültéri szerelés: igen
• Hajlítási sugár (szabály): Telepítésnél: 15 x D egyerű kábelek; 12 x D többerű kábelek

Kémiai tulajdonságok:

• Szilikonmentes
• Ólommentes
• Lángálló az EN/IEC 60332-1-2 szabványnak megfelelően
• CPR lángállósági tulajdonság: Eca
• UV álló

Elektromos tulajdonságok:

• Névleges feszültség U0 [V]: 600
• Nominális feszültség U [V]: 1000
• Névleges feszültség egyenáram esetén U [V]: 1500
• Max. feszültség egyenáram esetén Um [V]: 1800
• Próbafeszültség [kV]: 4
• Megengedett feszültség U0/U (Um): 0.6/1 (1.2) kV
• Vezető max. hőmérséklete [°C]: 70
• Max. vezető hőmérséklete rövidzárlatnál [°C]: 140
• Minimum hőmérséklet rögzített telepítés esetén [°C]: -5
• Maximum hőmérséklet rögzített telepítés esetén [°C]: 50

Termékinformáció:

• Alap felépítés: 4x6
• Típus: -J
• Vezető kategóriája: Class 1 = tömör
• Vezető alakja: Kerek
• Változat: Extrudált
• Névleges külső átmérő [mm]: 14,8
• Súly [kg/km]: 441
• Vezető rövidzárlati áram (1 sec) [kA]: 0,75
