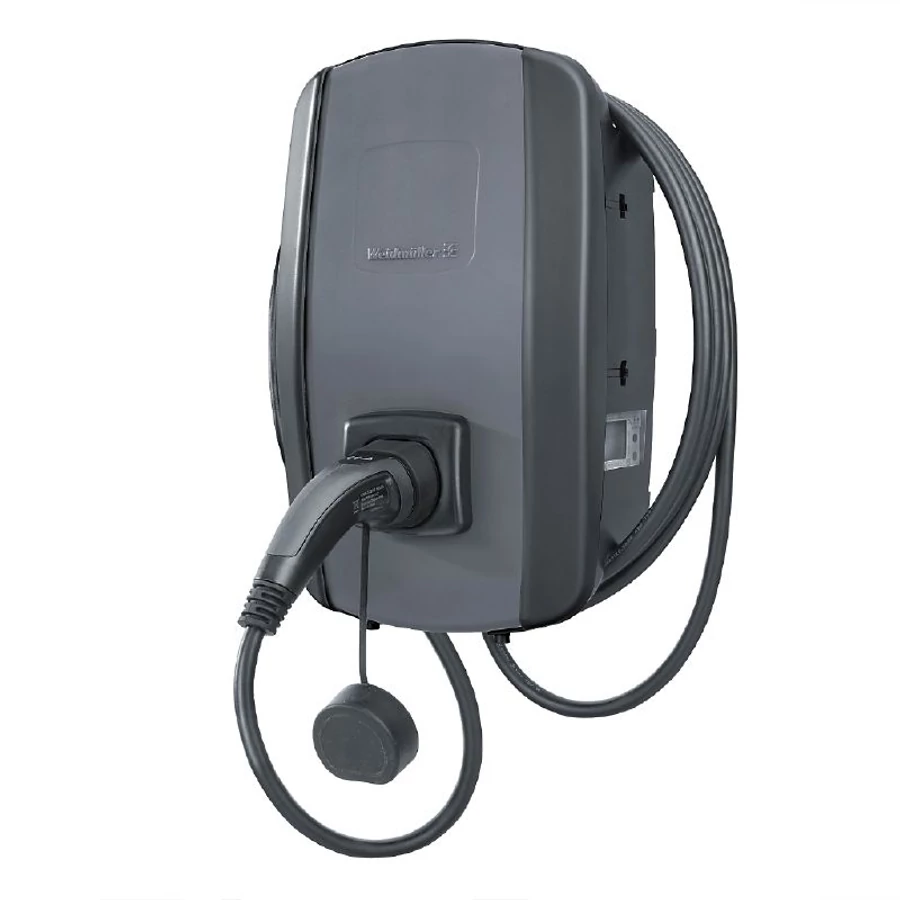

WEIDMÜLLER CH-W-S-A11-P-A AC SMART ADVANCED Wallbox, 3 fázisú (400V) elektromos autó töltő, 11kW, 16A, 5m töltőkábellel (2875280000)

WEIDMÜLLER CH-W-S-A11-P-A AC SMART ADVANCED Wallbox, 3 fázisú (400V) elektromos autó töltő, 11kW, 16A, 5m töltőkábellel (2875280000)

Wallbox, max. töltőkapacitás 11 kW @ 3-fázisú (400 V) áramhálózati csatlakozás, max. áram 16 A, 5 m-es kábellel és 2. típusú dugóval, Mobil App, RFID/NFC, Automatikus töltés

Méretek és tömegek:

• Mélység: 167 mm
• Magasság: 439 mm
• Szélesség: 273 mm
• Nettó tömeg: 5766 g

Hőmérsékletek:

• Tárolási hőmérséklet: -40 °C...70 °C
• Üzemi hőmérséklet: -30 °C...50 °C
• Üzemi hőmérséklet, min.: -30 °C
• Üzemi hőmérséklet, max.: 50 °C
• Páratartalom: 5 - 95% rel. humidity

Termékek környezetvédelmi megfelelősége:

• REACH SVHC:
  • Lead 7439-92-1
    Potassium perfluorobutane sulfonate 29420-49-3
• SCIP: d677010f-3c13-4196-b022-f62e8f2ef6a2

Anyagjellemzők:

• Max. relatív páratartalom tárolás közben: 95%
• Tárolási hőmérséklet, max.: 70 °C
• Tárolási hőmérséklet, min.: -40 °C
• Üzemi hőmérséklet, max.: 50 °C
• Üzemi hőmérséklet, min.: -30 °C

Teljesítmény specifikáció:

• Teljesítményspecifikáció:
  • Bemeneti fázisok száma: 3
    Bemenet feszültségtípus: AC
    Bemeneti feszültség: 400 V
    Bemeneti áramerősség, max.: 16 A
    Töltőteljesítmény, max.: 11 kW
    Beállítási pontosság: 1 A
    Töltőáram, állítható: Igen
    Töltőáram, min: 6 A
• Teljesítmény-specifikáció: max. töltőkapacitás 11 kW @ 3-fázisú (400 V) áramhálózati csatlakozás, max. áram 16 A

Rendszerkövetelmények:

• Csatlakozórendszer: 5 m-es kábellel és 2. típusú dugóval
• Járműkommunikáció típusa:
  • Control Pilot (CP)
    Proximity Pilot / Plug Present (PP)
• Töltési mód: 3. üzemmód
• Védettségi osztály: I
• Túlfeszültség kategória: III
• Szennyezés súlyossága: 3

Jellemzők:

• Radio technology: 4G / LTE
• Védelmi osztály: IP54
• Az állapotjelző típusa: RGB LED
• Összehegedés észlelése: Igen
• Hiba okozta leállás: Igen
• Hiba okozta leállás módja: Minden pólus
• DC - maradékáram érzékelése beépítve: Igen
• DC – maradékáram: 6 mA
• Maradékáram-érzékelés típusa, amit a telepítéskor biztosítani kell: RCD, A típus
• Felhasználó azonosítása: Igen
• Mobilalkalmazás elérhető: Igen
• Felhasználóazonosítás típusa:
  • Mobil App
    RFID/NFC
    Automatikus töltés
• Integrált energiamérés: Igen
• Integrált terhelésmenedzsment: Igen
• Terhelésmenedzsment típusa: dinamikus
• Kommunikáció integrálva: Igen
• Támogatott protokollok:
  • Modbus RTU
    Modbus TCP
    OCPP 1.6 (J)
• Kommunikációs interfésszel: Igen

Interfészek:

• Wifi frekvencia: 2,4 GHz
• Wi-Fi szabvány: 802.11 b/g/n
• Bluetooth modul: Bluetooth alacsony energiafogyasztás
• Ethernet portok: 2
• Digitális bemenetek: 5 (12 V / 6 mA)
• Digitális kimenetek: 1 (12 V / 100 mA)
• Soros interfészek protokolltípusai: RS485

Szerelvény:

• Felszerelés:
  • Falra szerelés
    Állványra szerelés

Szállításkor mellékelve:

• A szállítási terjedelem része:
  • Fúrósablon
    Tájékoztató
    5 RFID-transzponder
    Rögzítőcsavarok
    Rögzítő tiplik
    fedél

Házak:

• Üzemi magasság: ≤ 3000 m
• Ház fő anyaga: PC
• Védelmi osztály: IP54
• Szín:
  • fekete
    Antracit
    szürke
• Ütésállóság: Az IEC 62262 szerint IK10

Tanúsítványok és szabványok:

• Jóváhagyások:
  • IEC 61851-1
    IEC 61851-21-2
    EN 62368-1
    EN 55011
    IEC 62196-1
    IEC 62196-2
    EN 50620
    EN 301 489-1
    EN 301 908-1
    EN 301 511
    EN 300 328
    EN 300 330 v.2.1.1

Csatlakozás adatok (bemenet):

• Vezeték-keresztmetszet, max.: 16 mm²

Besorolások:

• ETIM 6.0: EC002883
• ETIM 7.0: EC002883
• ETIM 8.0: EC002883
• ECLASS 9.0: 27-14-47-01
• ECLASS 9,1: 27-14-47-01
• ECLASS 10.0: 27-14-47-01
• ECLASS 11.0: 27-14-47-01
• ECLASS 12.0: 27-14-47-01
