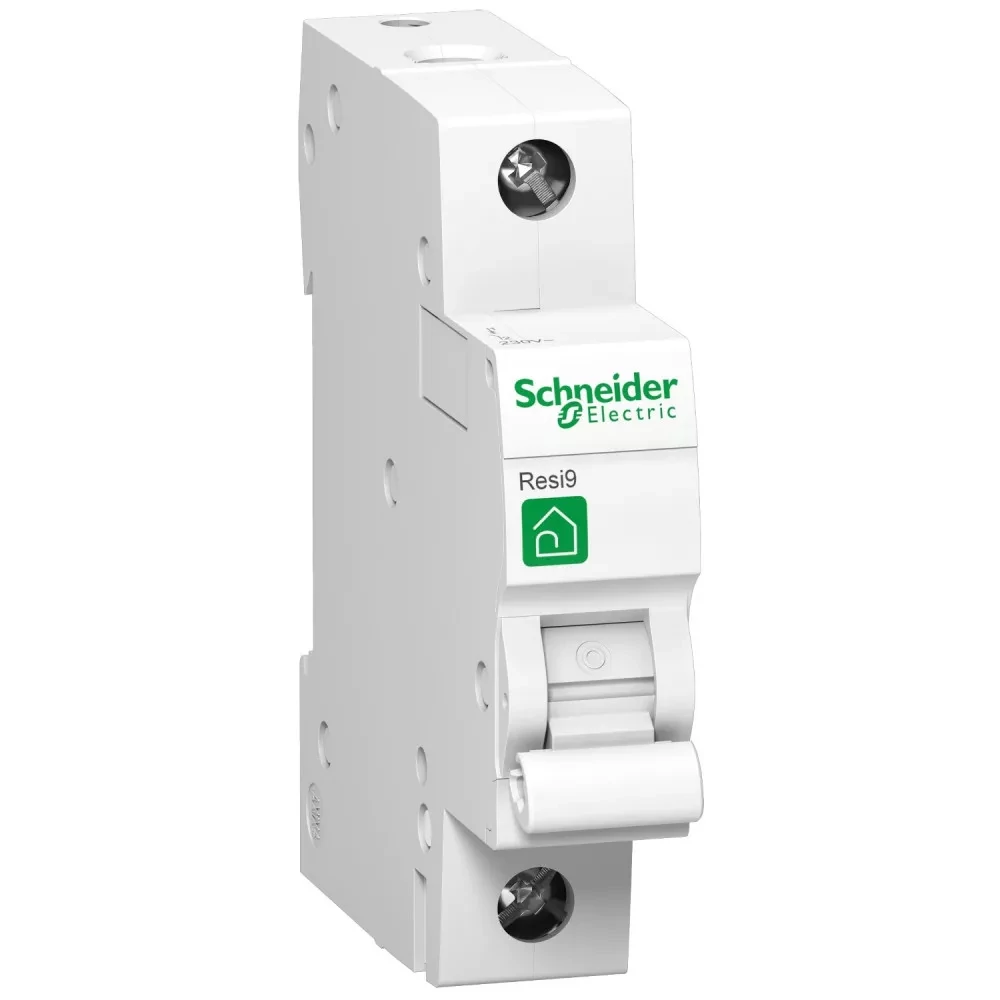

SCHNEIDER ELECTRIC RESI9 kismegszakító, 1P, C, 63A (R9F14163)

Műszaki adatok:

• Névleges üzemi feszültség (Ue): 230V/AC 50/60Hz
• Névleges szigetelési feszültség (Ui): 440V/AC 50/60Hz
• Névleges lökő-feszültség állóság (Uimp): 4 kV
• Hálózat frekvenciája: 50/60Hz
• Névleges áram (In): 63A - 30°C
• Megszakítási kapacitás: 4500A Icn - 230V/AC 50/60Hz (megfelel az EN/IEC 60898-1 szabványnak)
• Hálózat típusa: AC
• Védett pólusok száma: 1
• Pólusok leírása: 1P
• Görbe: C
• Mágneses kioldási határérték: 5...10 x In
• Korlátozási osztály: 3 (megfelel az EN/IEC 60898-1 szabványnak)
• Vezérlés típusa: kapcsoló
• Helyi jelzés: ON/OFF jelzés
• Rögzítési mód: klipszes
• Rögzítő támogatás: DIN sín
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: fenéklap - kettős csatlakozás
• 9 mm-es osztások: 2
• Mechanikai tartósság: 10000 ciklus
• Elektromos élettartam: 4000 ciklus AC 50/60Hz (megfelel az EN/IEC 60898-1 szabványnak)
• Reteszelési lehetőségek leírása: lakat OFF helyzetben
• Csatlakozás típusa:
  • Alagút típusú terminálok (felső vagy alsó) - <= 35 mm² - merev
  • Alagút típusú terminálok (felső vagy alsó) - <= 25 mm² - sodrott, érvéghüvellyel
  • Alagút típusú terminálok (felső vagy alsó) - <= 25 mm² - rugalmas
• Vezetékcsupaszítás hossza: 14 mm (felső vagy alsó csatlakozáshoz)
• Meghúzási nyomaték: 3,5 N.m felső vagy alsó
• Földzárlat elleni védelem: nincs
• Terméktanúsítványok: EAC, VDE
• Szennyezettségi fok: 2 (megfelel az EN/IEC 60898-1 szabványnak)
• Túlfeszültségi kategória: III
• IP védettség:
  • IP20 (megfelel az MSZ EN 60529 szabványnak)
  • IP40 (moduláris szekrény) (megfelel az MSZ EN 60529 szabványnak)
• A környezeti levegő hőmérséklete működés közben: -25...60°C
• Tárolási környezeti levegő hőmérséklet: -40...80°C
• Szabványok: EN/IEC 60898-1
• Méret: 85 x 18 x 75 mm
• Szín: fehér
