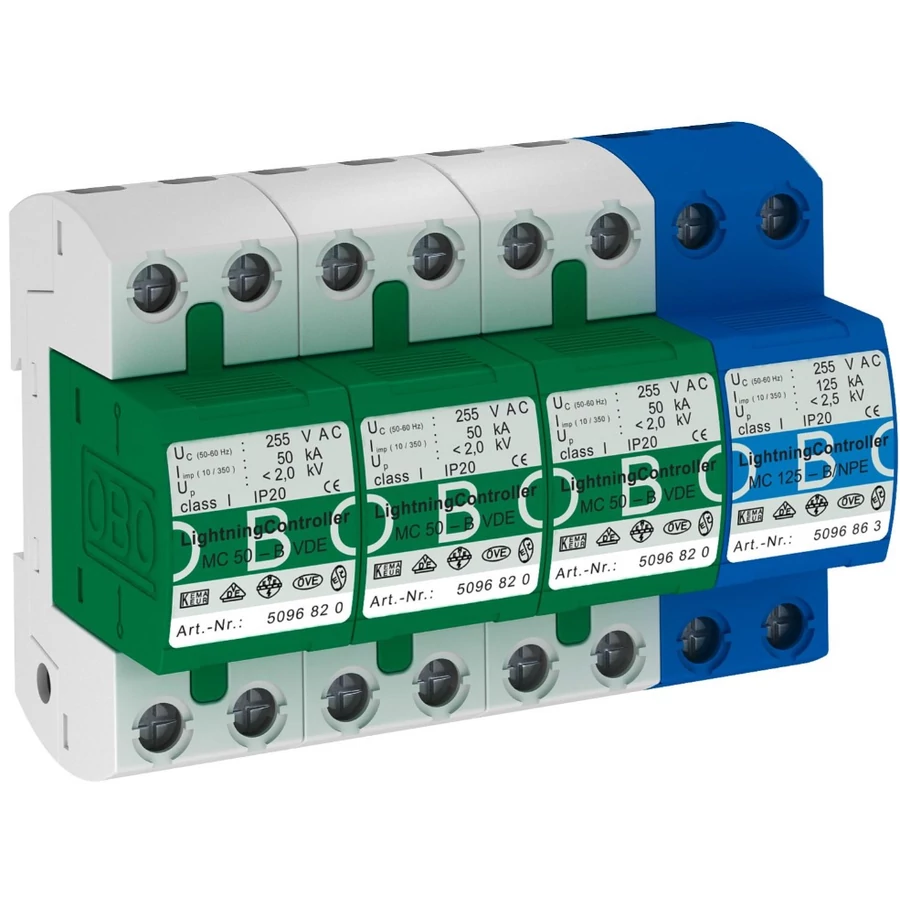

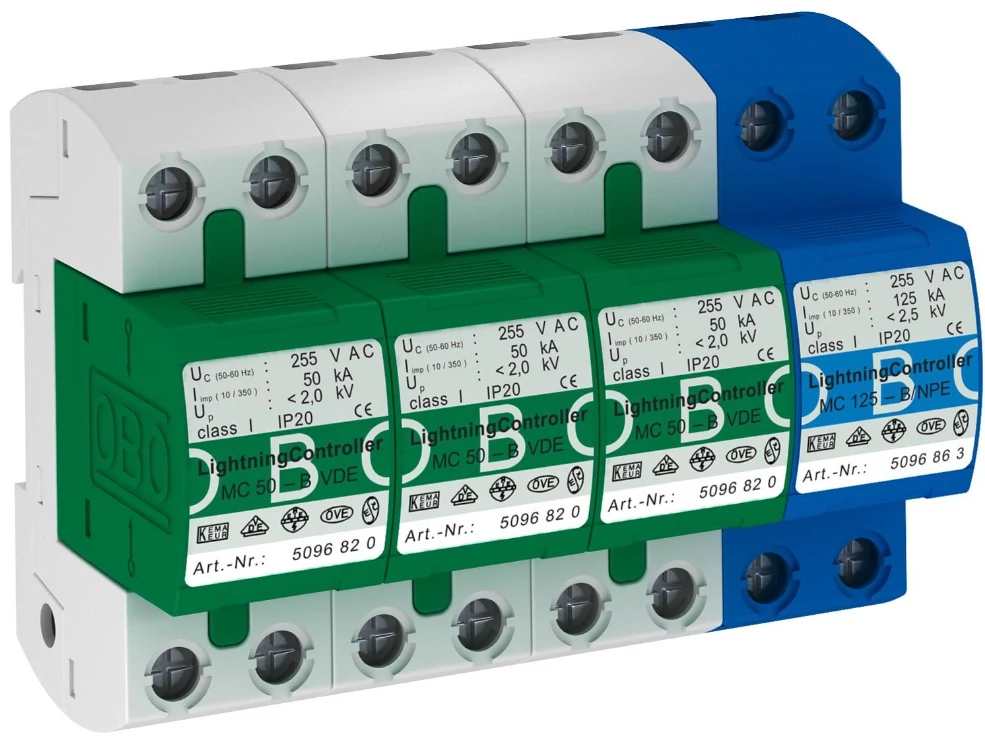

OBO Bettermann MC 50-B 3+1 Túlfeszültség levezető LightningController 255V (5096878)

OBO Bettermann MC 50-B 3+1 Túlfeszültség levezető LightningController 255V (5096878)

Termékinformáció:

• LightningController-készlet, 4-pólusú, TN-S és TT hálózatokban történő használatra.
• Kompletten előre gyártott és csatlakoztatásra kész, a következőkből áll:MC 50-B VDE: MSZ EN 61643-11 szerinti 1. típusú túlfeszültség-levezető LPZ 0/1 zónahatáron történő beépítéshez, az MSZ EN 62305-4 szerinti villámvédelmi zónakoncepciónak megfelelően.
• MC 125-B/NPE: MSZ EN 61643 szerinti 1. típusú N-PE szikraköz TN-S és TT rendszerekben történő használatra.
• VDE vizsgálati jel
• Betét és aljzat, dugaszolható betét
• Levezetőképesség 50 kA (10/350 µs) pólusonként
• Védelmi szint < 2,0 kV
• Zárlati áram megszakítóképesség 25 kA Ipeak
• A csatlakozók jelölésére szolgáló dugaszolósapkákkal együtt
• Ívkifúvás-mentes szikraköz: kereskedelemben szokásos elosztóházakban használható
• Alkalmazási terület: ipari berendezésekben.
• Megjegyzés: A koordinált működéshez az 1. és a 2. típusú levezetők között legalább 5 m kábelhosszúságra vagy koordináló induktivitás beépítésére van szükség.

Műszaki adatok:

• A pólusok kivitele: 3+N/PE
• Hálózattípus: egyéb
• Jelzés a készüléken: nem tartalmaz
• Kifúvató: nem
• Kivitel: 3+NPE
• LPZ: 0→1
• Max. tartós feszültség, AC: 255
• Maximális előtétbiztosítás: 500 A
• Méret: 255V
• Merev vezető keresztmetszete (egy-/többhuzalos) max.: 50 mm²
• MSZ EN 61643-11 szerinti SPD: 1-es típus
• Névleges feszültség AC (50 / 60 Hz): 230 V
• Névleges levezetőképesség (8/20 µs): 50 kA
• Robbanásbiztos kivitel: nem
• SPD az IEC EN 61643-1 szerint: I. osztály
• Szerelési mód: Kalapsín 35 mm
• Távjelzés: nem
• Túlfeszültség-védelmi eszközök vezetéktípusa: Erősáramú vezeték AC
• Utánfolyó áram megszakító képesség (eff) [N-PE]: 25 kA
• Üzemi hőmérséklet max.: 85 °C
• Üzemi hőmérséklet min.: -40 °C
• Válaszidő: <100 ns
• Védettség: IP20
• Villámáram (10/350) [összes]: 125 kA
• Villámáram levezetőképesség (10/350 μs): 50 kA
• Vizsgálati osztály 1.típus: igen
• Zárlati szilárdság: 25 kA
