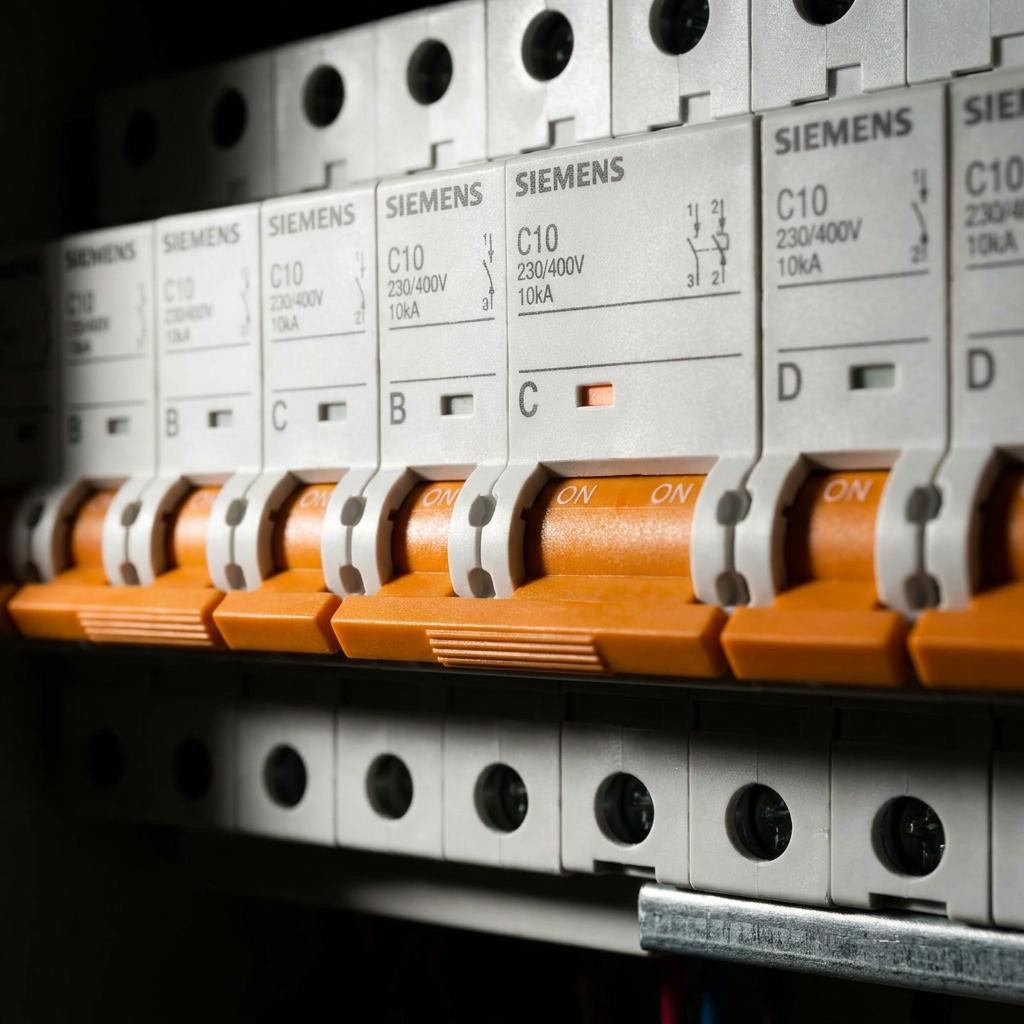

Egy ingatlan elektromos hálózatának tervezése vagy felújítása során az egyik leggyakoribb és legfontosabb kérdés, hogy milyen védelmi eszközök kerüljenek az elosztószekrénybe. Bár a laikusok számára gyakran csak a feliratokon szereplő áramerősség (például 16A) tűnik fontosnak, a biztonságos és bosszúságmentes mindennapok záloga a megfelelő kismegszakító karakterisztika kiválasztása. Szakmai tapasztalataim alapján mondhatom, hogy a legtöbb indokolatlan áramszünet és leoldás mögött nem a hálózat túlterhelése, hanem a rosszul megválasztott kioldási görbe áll. Ebben a cikkben részletesen körbejárjuk, hogy mi a különbség a B, C és D típusok között, melyiket hol érdemes alkalmazni, és milyen szempontokat kell figyelembe venni a döntésnél.
Hogyan működik a kismegszakító? A védelem két pillére
Mielőtt elmélyednénk a típusok között, fontos megérteni, hogy a kismegszakító nem csupán egy "kapcsoló", hanem egy komplex védelmi berendezés. Kétféle kioldó mechanizmussal rendelkezik, amelyek más-más veszélyhelyzetben lépnek működésbe:
- Termikus kioldó (Ikerfém): Ez a rész felel a túlterhelés elleni védelemért. Ha a hálózaton a megengedettnél tartósan több áram folyik (például egyszerre megy a mosógép, a sütő és a hajszárító), az ikerfém lassan felmelegszik, elhajlik, és megszakítja az áramkört. Ennek reakcióideje a kismegszakító karakterisztika típusától függetlenül viszonylag azonos.
- Elektromágneses kioldó: Ez a zárlatvédelemért és a hirtelen fellépő, extrém áramlökések kezeléséért felelős. Egy tekercsről van szó, amely rövidzárlat esetén a másodperc töredéke alatt leold. A B, C és D kismegszakító karakterisztika pontosan ebben, az elektromágneses kioldó érzékenységében tér el egymástól.
A "B" kismegszakító karakterisztika: A háztartások alapköve
A B kioldási görbével rendelkező kismegszakító a leggyakrabban alkalmazott típus a normál lakossági felhasználás során. Ennek az eszköznek az elektromágneses kioldója a névleges áram (In) 3-5-szörösénél lép azonnal működésbe. Mit jelent ez a gyakorlatban? Egy 16 amperes B-s kismegszakító 48A és 80A közötti hirtelen áramlökés esetén bontja a kört.
Mire való a B karakterisztika? Ez a kismegszakító karakterisztika az úgynevezett ohmos (rezisztív) fogyasztók védelmére lett kifejlesztve, ahol bekapcsoláskor nincs, vagy csak elhanyagolható mértékű az indítóáram. Kiválóan alkalmas:
- Hagyományos és LED-es világítási áramkörökhöz (bár nagyszámú ipari LED táp esetén már figyelni kell).
- Fűtőtestek, villanybojlerek, elektromos padlófűtés áramköreibe.
- Általános dugaljakhoz, ahol jellemzően szórakoztatóelektronikát, számítógépeket vagy kisebb konyhai gépeket használunk.
Tapasztalatom szerint a lakások áramköreinek 80-90%-át ezzel a típussal kell védeni. A B-s kismegszakító előnye, hogy nagyon gyorsan reagál, így a vezetékhálózatot a lehető legkisebb hő- és mechanikai igénybevétel éri egy esetleges hiba esetén.

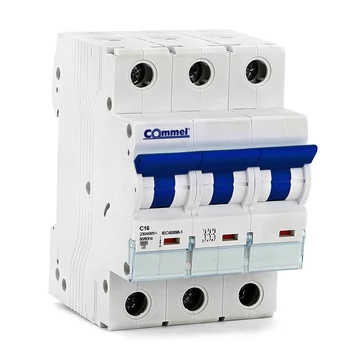

A "C" kismegszakító karakterisztika: Ha nagyobb indítóáramra van szükség
Előfordul, hogy a felhasználó arra panaszkodik: "Bekapcsolom a porszívót vagy a körfűrészt, és azonnal levágja a biztosítékot, pedig a gép csak 1500 wattos!". Ilyenkor a B típus túl gyorsan reagál a gép motorjának felpörgéséhez szükséges bekapcsolási áramlökésre. Ilyen esetekben jön képbe a C kismegszakító karakterisztika, amely "lomhább", jobban tolerálja a kezdeti áramcsúcsokat. A kioldási küszöbe a névleges áram 5-10-szerese (egy 16A-es eszköznél 80A - 160A).
Mire való a C karakterisztika? Kifejezetten induktív fogyasztókhoz, ahol a motorok indulása pillanatnyi túlterhelést okoz. Ideális választás:
- Mosógépek, mosogatógépek és hűtőszekrények dedikált áramköreihez.
- Klímaberendezések és hőszivattyúk tápellátásához.
- Garázsokba, barkácsműhelyekbe, ahol kompresszorok, hegesztők, sarokcsiszolók üzemelnek.
A piacon számos gyártó kínálja termékeit, de a minőség terén óriási a szórás. Egy prémium kategóriás, például egy schneider kismegszakító esetében garantált, hogy az eszköz évtizedekig pontosan a gyári görbe szerint fog leoldani, és a mechanikája nem fárad el a gyakori kapcsolgatástól. Egy műhely kialakításánál egy C típusú schneider kismegszakító beépítése hosszú távú, megbízható megoldást nyújt a nagyobb gépek üzemeltetéséhez.
A "D" kismegszakító karakterisztika: A nehézipar igáslova
A D kismegszakító karakterisztika a legkésleltetettebb a három fő kategória közül. Ennek elektromágneses kioldója csupán a névleges áram 10-20-szorosánál (egy 16A-es esetében 160A - 320A) avatkozik be. Ezt a típust lakossági környezetben szigorúan tilos és balesetveszélyes általános célra, például konnektorokhoz használni!
Mire való a D karakterisztika? Ezt a típust kifejezetten ipari, nagy teljesítményű berendezésekhez tervezték, amelyek bekapcsolásakor brutális áramlökések keletkeznek, de a berendezés amúgy nem jelent rövidzárlatot. Ilyenek például:
- Nagy teljesítményű transzformátorok, röntgengépek.
- Nehéz indítású, nagy tömegű ipari villanymotorok, ipari ventilátorok, daruk.
- Hegesztőtranszformátorok nagyüzemi környezetben.
Döntési faktorok: Melyiket válasszuk és mire figyeljünk?
A megfelelő kismegszakító karakterisztika kiválasztása nem csupán a rákötött gép típusától függ, hanem a hálózat állapotától is. Szakértőként mindig hangsúlyozom az úgynevezett hurokimpedancia fontosságát. Mielőtt valaki egy bosszantóan leoldogató B-s kismegszakító eszközt C-re vagy D-re cserélne, feltétlenül ellenőrizni kell, hogy a vezetékek hossza és keresztmetszete megengedi-e ezt. Ha a hálózat ellenállása túl nagy (például vékony, hosszú vezetékek miatt), egy C típusú megszakító rövidzárlat esetén lehet, hogy nem kapja meg a kioldáshoz szükséges 80-160 Ampert, a vezeték pedig izzani, majd égni kezd.
Összegző iránymutatás a választáshoz:
- Megbízhatóság: A védelem nem játék. Mindig válasszunk minőségi márkát. Egy bevizsgált schneider kismegszakító alkalmazása nyugalmat és valós biztonságot ad a névtelen, olcsó alternatívákkal szemben.
- Alapértelmezés: Ha nincs különleges indítóáramú gép a hálózaton, mindig a B kismegszakító karakterisztika a legbiztonságosabb döntés a lakásban.
- Célzott védelem: Csak azokra a dedikált áramkörökre (pl. klíma, mosógép, műhely) tegyünk C-s megszakítót, ahol a rákötött berendezés azt megköveteli, és a hálózat is bírja.
A termékek fejlődésével ma már az olyan modern eszközök, mint egy schneider kismegszakító, nem csak a túláramvédelmet látják el kiválóan, de az állapotjelző ablakok, a megerősített sorkapcsok és a sorolósínekkel való könnyű szerelhetőség mind a felhasználók és a telepítők kényelmét, valamint a hálózat maximális biztonságát szolgálják. A helyes kismegszakító karakterisztika kiválasztása egy kis odafigyelést igényel, de életet és vagyontárgyakat menthet.
